Устройство щековой дробилки: разбор конструкции по узлам

При планировании обновления дробильно-сортировочного комплекса важно понимать, из чего состоит дробилка щековая и как работают её ключевые элементы. Это поможет принять обоснованное решение при выборе оборудования и спрогнозировать затраты на эксплуатацию и обслуживание.

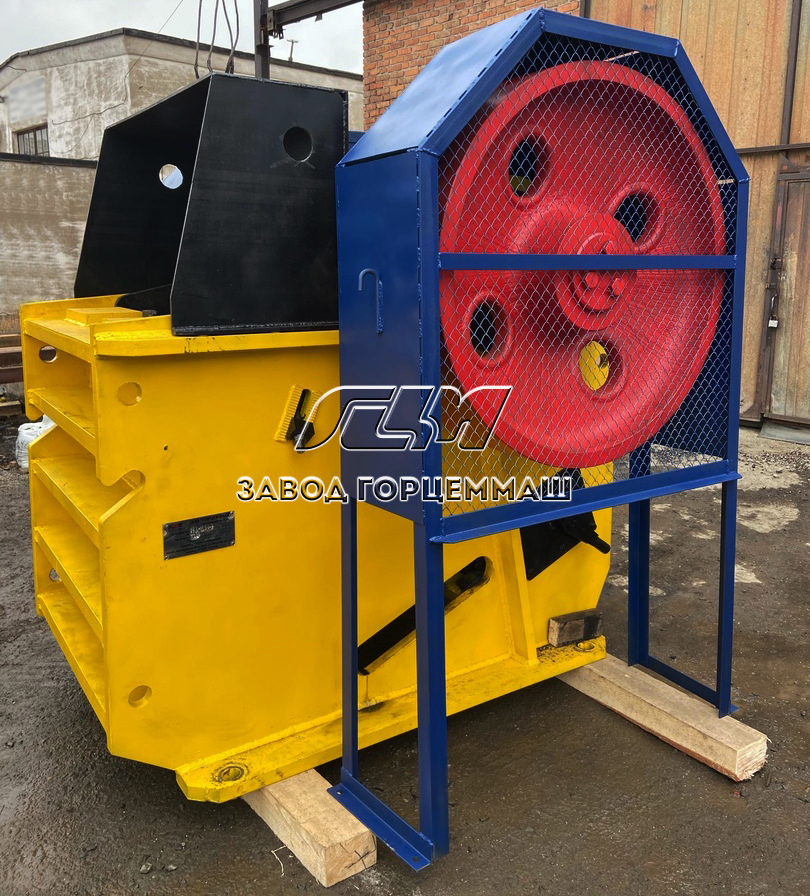

Основные узлы конструкции

Конструкция щековой дробилки базируется на проверенной временем схеме, которая практически не изменилась за более чем столетнюю историю развития оборудования. Современные модели отличаются улучшенными материалами и точностью изготовления, но принцип остается тем же.

Станина и корпус

Основой любой щековой дробилки служит литая или сварная станина из толстого П-образного металлического профиля. Корпус изготавливается из листов конструкционной стали повышенной прочности, способной выдерживать значительные циклические нагрузки при работе дробящего механизма.

В станине размещаются все основные узлы: эксцентриковый вал, подшипники, маховики и система привода. Качество станины напрямую влияет на долговечность всего агрегата и стабильность процесса дробления.

Дробящий механизм

Сердце любой щековой дробилки — это дробящий механизм, состоящий из двух рабочих поверхностей (щек). Неподвижная щека жестко закреплена к станине, а подвижная щека крепится на шатуне и совершает качающееся движение.

Щеки образуют клинообразную камеру дробления, в которой материал разрушается под воздействием сжимающих и сдвиговых усилий. Рабочие поверхности щек защищены съемными броневыми плитами из износостойкой легированной стали с вставками из твердого сплава.

Приводной механизм и система управления

Устройство щековой дробилки предусматривает надежную передачу энергии от двигателя к дробящему механизму через систему валов и передач.

Привод и передача вращения

Вращение от электродвигателя или дизеля передается через клиноременную передачу на эксцентриковый вал. Такая схема обеспечивает плавность работы и защищает двигатель от перегрузок при попадании недробимых предметов.

На валу устанавливается массивный чугунный маховик, который выполняет несколько функций:

• обеспечивает равномерность движения подвижной щеки;

• накапливает энергию для преодоления пиковых нагрузок;

• служит противовесом для основного шкива.

Механизм регулировки выходной щели

Важный элемент конструкции — система регулировки положения нижнего края подвижной щеки. Механический или гидравлический привод позволяет изменять ширину выходной щели, что определяет максимальную крупность готового продукта.

Точная регулировка критически важна для поддержания заданной фракции щебня и оптимизации производительности дробилки.

Понимание того, устройство щековой дробилки устроено, помогает специалистам горнодобывающих предприятий выбирать оборудование под конкретные задачи и планировать техническое обслуживание. Простая и надежная конструкция щековых дробилок обеспечивает их популярность в качестве первичного дробильного оборудования на протяжении многих десятилетий.
