Шаровая или стержневая мельница: какое оборудование выбрать для вашего производства

При проектировании новой обогатительной фабрики или модернизации действующего производства перед техническими специалистами встает важный вопрос: какая мельница обеспечит оптимальное качество помола при минимальных эксплуатационных затратах? Правильный выбор между шаровой и стержневой мельницей напрямую влияет на производительность всей технологической линии, качество конечного продукта и рентабельность проекта.

Конструктивные особенности оборудования

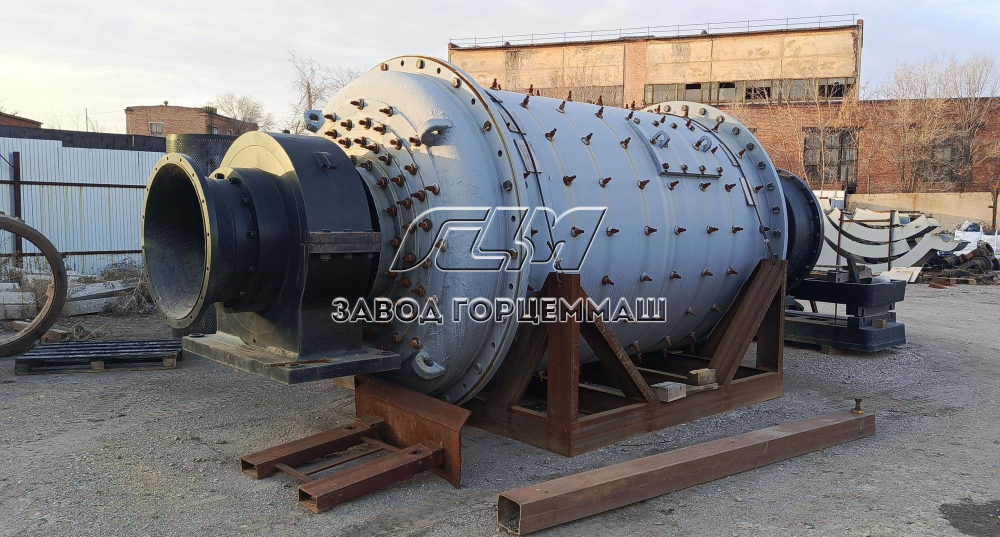

Шаровые и стержневые мельницы относятся к барабанному типу измельчительного оборудования и имеют схожую базовую конструкцию: горизонтальный вращающийся цилиндр, привод с зубчатой передачей, систему загрузки и разгрузки материала. Однако различия в конструкции и мелющих телах определяют разные области применения этих машин.

Ключевое отличие заключается в геометрии барабана. Шаровая мельница имеет соотношение длины к диаметру около 1:1, что обеспечивает компактность установки. Стержневая мельница отличается удлиненным барабаном с соотношением длины к диаметру от 1,5:1 до 2:1, что требует большей площади для размещения оборудования.

Мелющие тела: влияние на процесс измельчения

Стальные шары в шаровых мельницах

В шаровых мельницах применяются стальные шары диаметром от 20 до 100 мм, которые заполняют барабан на 40–50% объема. Мелющие тела находятся в точечном контакте с измельчаемым материалом, что создает как ударное, так и истирающее воздействие. Такой принцип работы обеспечивает высокую степень измельчения и позволяет получать продукт крупностью до 0,074 мм.

Для изготовления шаров используют несколько типов сталей:

• высокомарганцевая сталь отличается хорошей ударной вязкостью и доступной стоимостью, индекс твердости в процессе работы увеличивается в 5–7 раз за счет эффекта самоупрочнения;

• низколегированная сталь обеспечивает срок службы в 2–3 раза выше по сравнению с литыми шарами при сопоставимой стоимости;

• высокоуглеродистая марганцевая сталь с добавлением хрома и молибдена демонстрирует максимальную износостойкость, превосходя высокомарганцевую сталь в 1,5–2 раза.

Выбор материала мелющих тел зависит от твердости перерабатываемой руды и требуемого срока службы. Для абразивных материалов рекомендуется использовать легированные стали, несмотря на более высокую начальную стоимость.

Стальные стержни в стержневых мельницах

Стержневые мельницы используют в качестве мелющих тел стальные стержни диаметром 50–100 мм из высокоуглеродистой (0,8–1% углерода) или легированной стали 42CrMo. Загрузка стержней составляет 35–45% объема барабана. Линейный контакт стержней с материалом создает избирательное измельчение: крупные частицы разрушаются в первую очередь, мелкие фракции защищены от переизмельчения.

Высокоуглеродистая сталь после термообработки обеспечивает необходимую твердость и износостойкость при работе с материалами средней твердости. Легированная сталь 42CrMo превосходит по износостойкости сталь 40Cr на 30–50% при незначительном удорожании, что делает ее оптимальным выбором для интенсивной эксплуатации.

Производительность и крупность продукта

Шаровые мельницы обеспечивают производительность от 0,65 до 615 т/ч с крупностью конечного продукта 0,074–0,4 мм. Высокая степень измельчения достигается за счет интенсивного ударно-истирающего воздействия множества шаров на материал. Однако этот же фактор может приводить к переизмельчению, когда часть материала измельчается до шламовых фракций, что нежелательно для некоторых процессов обогащения.

Стержневые мельницы показывают производительность от 0,62 до 180 т/ч при крупности продукта 0,147–0,833 мм. Более крупный продукт получается благодаря избирательному измельчению: стержни преимущественно воздействуют на крупные частицы, пропуская мелкие через зазоры. Это свойство особенно ценно при гравитационном обогащении, где переизмельчение руды приводит к значительным потерям ценного компонента.

Типы мельниц по способу разгрузки

Разновидности шаровых мельниц

Шаровые мельницы выпускаются в двух основных исполнениях. Мельница с решетчатой разгрузкой оснащена специальной решеткой на разгрузочной цапфе, которая быстро удаляет готовый продукт из зоны измельчения. Это обеспечивает на 10–15% более высокую производительность по сравнению с переливным типом и снижает энергопотребление. Рекомендуется для первой стадии измельчения, когда требуемая крупность продукта составляет 0,2–0,3 мм.

Переливная шаровая мельница имеет более простую конструкцию без разгрузочной решетки. Материал выгружается естественным переливом через полую цапфу при достижении определенного уровня. Такая конструкция позволяет получать более тонкий продукт крупностью менее 0,2 мм, поэтому переливные мельницы применяют на второй стадии измельчения или в схемах доизмельчения концентратов.

Разновидности стержневых мельниц

Стержневые мельницы классифицируются по схеме загрузки и разгрузки материала. Мельница с торцевой загрузкой и периферийной разгрузкой чаще применяется для сухого измельчения материалов средней крупности. Разгрузка через периферийные щели обеспечивает хороший отвод готового продукта крупностью 2–5 мм.

Мельница с центральной разгрузкой имеет загрузку через обе торцевые цапфы и выгрузку через отверстия в центре барабана. Универсальная конструкция позволяет работать как в режиме мокрого, так и сухого измельчения, но дает более крупный продукт. Основное применение — производство строительных материалов и заполнителей.

Переливная стержневая мельница обеспечивает наиболее тонкое измельчение среди стержневых мельниц — продукт крупностью 0,5–2 мм. Материал загружается через одну цапфу и переливается через противоположную, диаметр которой на 100–200 мм больше загрузочной. Такие мельницы используют на первой стадии измельчения в замкнутом цикле с классифицирующим оборудованием для подготовки питания шаровых мельниц.

Как выбрать оптимальное оборудование

Для твердых и абразивных руд — железных, медных, молибденовых — оптимальным решением будет шаровая мельница. Интенсивное ударное воздействие эффективно разрушает крепкие минералы. При измельчении цементного клинкера, металлургических шлаков, керамических материалов шаровые мельницы также показывают высокую производительность.

Стержневые мельницы следует выбирать для хрупких материалов, склонных к переизмельчению: вольфрамовых, оловянных руд, руд редких металлов. Избирательное измельчение стержнями предотвращает образование шламов и сохраняет ценный компонент в оптимальном классе крупности для последующего обогащения. Угольная промышленность также широко применяет стержневые мельницы благодаря способности давать однородный продукт без пылевидных фракций.

Выбор по требуемой крупности продукта

Если технологический регламент требует крупность готового продукта менее 0,5 мм, выбор однозначен — шаровая мельница. Для получения ультратонких фракций менее 0,1 мм применяют переливные шаровые мельницы в замкнутом цикле с гидроциклонами или другими классификаторами.

Когда требуется продукт крупностью 1–3 мм с узким гранулометрическим составом, стержневая мельница обеспечит оптимальное качество при минимальном выходе шламовых фракций. Это особенно важно для гравитационного обогащения золота, олова, вольфрама, где шламы значительно снижают эффективность процесса.

Учет ограничений по площади установки

При проектировании новой фабрики или реконструкции существующего цеха необходимо учитывать габариты оборудования. Шаровая мельница с соотношением длины к диаметру около 1:1 требует меньшей площади и может быть размещена в более компактном помещении.

Стержневая мельница при той же производительности занимает значительно большую площадь из-за удлиненного барабана. Соотношение длины к диаметру 1,5–2,0 требует соответствующей планировки производственного корпуса. При ограниченной площади приоритет следует отдать шаровой мельнице, даже если стержневая обеспечивает лучшее качество продукта.

Экономика выбора

При выборе между шаровой и стержневой мельницей необходимо учитывать не только капитальные затраты, но и эксплуатационные расходы на весь жизненный цикл оборудования. Шаровая мельница при сопоставимой производительности обходится дешевле в приобретении благодаря компактной конструкции и меньшей металлоемкости. Расход мелющих тел также ниже за счет меньшей загрузки и более равномерного износа шаров.

Стержневая мельница требует больших капитальных вложений из-за увеличенных габаритов и массы барабана. Стоимость стержней выше стоимости шаров в пересчете на тонну мелющих тел. Однако при правильном подборе оборудования под конкретную задачу стержневая мельница может обеспечить лучшие технологические показатели: высокий выход целевого класса крупности, минимальные потери ценного компонента со шламами, стабильное качество продукта для последующих операций обогащения.

Окончательное решение о выборе типа мельницы должно приниматься на основе технико-экономического расчета, учитывающего всю технологическую схему обогащения. Специалисты ГорЦемМаш помогут подобрать оптимальное оборудование для вашего производства, выполнят расчет производительности и эксплуатационных затрат, подберут запчасти и предложат эффективную схему измельчения с учетом специфики перерабатываемого сырья.
