Роторные дробилки для ДСК

Роторные дробилки — это дробильное оборудование ударного действия, в котором материал разрушается при контакте с быстро вращающимися билами ротора и отражательными плитами. Их применяют в дробильно-сортировочных комплексах для среднего и мелкого дробления известняка, доломита, гравия, строительного боя, шлака и других материалов с умеренной абразивностью.

Главная особенность роторной дробилки — сочетание высокой степени дробления и хорошей формы готового зерна. При правильном подборе оборудования она позволяет получать щебень с низкой лещадностью и сократить число стадий технологической линии.

Что такое роторные дробилки

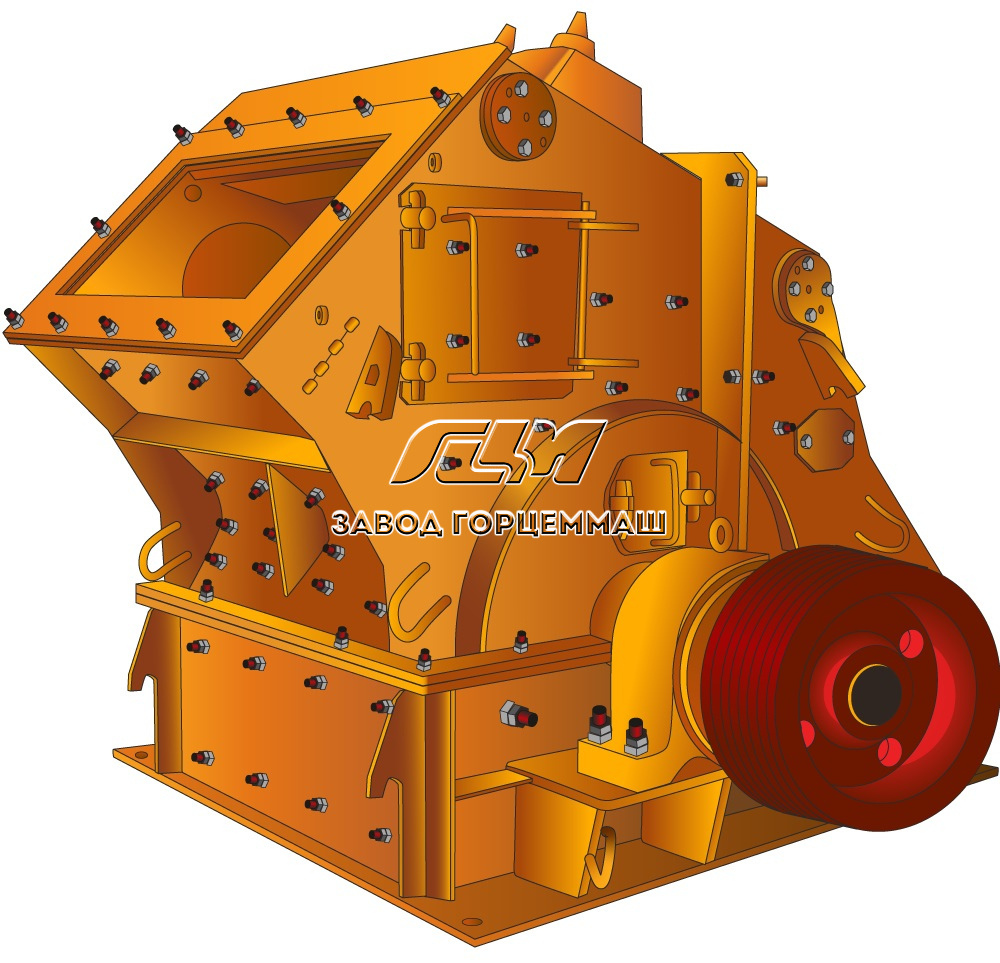

Роторная дробилка представляет собой корпус с камерой дробления, внутри которой расположен массивный ротор с закреплёнными ударными элементами — билами. Материал поступает через загрузочное отверстие, попадает в зону вращения ротора и разрушается в результате многократных ударов.

Что такое роторные дробилки с точки зрения технологии: это машины, которые используют энергию удара, а не преимущественно сжатие материала. После первого удара куски отбрасываются на отражательные плиты, повторно сталкиваются с билами и продолжают дробиться до выхода через разгрузочную зону.

Такой принцип особенно эффективен для хрупких и среднепрочных пород. Для твёрдых абразивных материалов роторная дробилка тоже может применяться, но перед выбором нужно оценить расход бил, футеровки и отбойных плит.

Как работает роторная дробилка

Материал из питателя или загрузочного бункера поступает в приёмную часть дробилки. Далее куски захватываются билами вращающегося ротора, получают ускорение и ударяются о отражательные элементы камеры.

Процесс дробления проходит последовательно:

1. Материал поступает через загрузочное отверстие в камеру дробления.

2. Билы ротора захватывают куски и сообщают им высокую кинетическую энергию.

3. Материал ударяется об отражательные плиты, дробящие решётки или футеровку корпуса.

4. Крупные частицы снова попадают под удар бил и проходят повторное разрушение.

5. Готовый продукт выходит через разгрузочную щель или колосниковую решётку.

Крупность готового материала зависит от настройки зазоров, конструкции камеры, количества отражательных плит, размера и свойств исходного сырья. При уменьшении разгрузочного зазора доля мелкой фракции увеличивается, но одновременно возрастает нагрузка на билы, футеровку и привод.

Из каких узлов состоит дробилка

Конструкция роторной дробилки зависит от модели и назначения, но базовые элементы остаются одинаковыми. От их состояния зависят производительность, качество дробления и безопасность эксплуатации.

Основные узлы включают:

• сварной или литой корпус с футеровочными элементами;

• роторный вал и ротор;

• билы или ударные элементы;

• подшипниковые опоры;

• электродвигатель, муфту и приводную передачу;

• отражательные плиты;

• механизм регулировки отражательных плит;

• загрузочную горловину;

• разгрузочную щель или колосниковую решётку;

• гидравлический либо механический механизм открытия корпуса;

• систему смазки и защитные ограждения.

Ротор — наиболее нагруженный узел дробилки. Его балансировка, состояние посадочных мест бил, исправность вала и подшипников напрямую влияют на уровень вибрации и ресурс оборудования.

Какие бывают роторные дробилки

Роторные дробилки классифицируют по числу роторов, назначению, способу установки и конструкции камеры дробления. Наиболее распространёнными в ДСК остаются однороторные машины, поскольку они проще в обслуживании и удобнее для включения в типовые технологические схемы.

Основные варианты оборудования:

• однороторные дробилки крупного дробления;

• однороторные дробилки среднего дробления;

• однороторные дробилки мелкого дробления;

• однороторные дробилки с колосниковой решёткой;

• однороторные дробилки без колосниковой решётки;

• двухроторные дробилки последовательного дробления;

• двухроторные дробилки параллельного дробления;

• стационарные дробилки;

• мобильные дробильные установки на колёсном или гусеничном ходу.

Однороторные машины чаще применяют на типовых линиях производства щебня. Двухроторные дробилки используют, когда нужно совместить две стадии дробления в одном корпусе или повысить степень измельчения без установки отдельной машины.

Где применяют роторные дробилки

Роторные дробилки используют в карьерах, на дробильно-сортировочных комплексах, в производстве строительных материалов, при переработке отходов и в цементной промышленности. Конкретная область применения зависит от свойств сырья и требований к готовому продукту.

Оборудование применяют для переработки следующих материалов:

• известняка;

• доломита;

• мергеля;

• гипса;

• мела;

• гравия;

• кирпичного и бетонного боя;

• шлака;

• клинкера;

• угля;

• отдельных видов нерудных материалов средней прочности.

Роторная дробилка особенно востребована, когда требуется получить щебень улучшенной формы. Для переработки очень твёрдых и высокоабразивных пород обычно рассматривают конусные дробилки, поскольку в таких условиях расход быстроизнашивающихся деталей у роторной машины может быть выше.

Роторная дробилка в составе ДСК

В дробильно-сортировочной линии роторная дробилка редко работает изолированно. Её производительность и ресурс зависят от питателя, предварительного грохочения, защиты от металла, конвейеров и схемы возврата крупного материала.

Типовая схема с роторной дробилкой может включать:

• приёмный бункер;

• питатель с регулируемой подачей;

• колосниковую секцию для предварительного отсева мелочи;

• щековую или роторную дробилку первой стадии;

• роторную дробилку среднего или мелкого дробления;

• вибрационный грохот;

• ленточные конвейеры;

• возвратный контур;

• магнитный сепаратор при переработке строительного боя;

• систему аспирации или пылеподавления.

Предварительный отсев мелочи снижает нагрузку на камеру дробления и уменьшает переизмельчение. Замкнутый цикл с грохотом помогает получить стабильный фракционный состав: крупный материал возвращается на повторное дробление, а готовые фракции направляются на склад.

Чем роторная дробилка отличается от щековой

Щековая и роторная дробилки работают по разным принципам. Щековая машина разрушает породу сжатием между подвижной и неподвижной дробящими плитами, а роторная — ударом.

Основные различия выглядят так:

Щековую дробилку часто ставят на первой стадии, чтобы принять крупный кусок. Роторную используют далее — для получения заданной крупности и улучшения формы щебня, либо применяют как первичную машину на сравнительно мягком сырье.

Чем роторная дробилка отличается от конусной

Конусная дробилка разрушает материал сжатием между конусом и неподвижной чашей. Она чаще используется для прочных и абразивных пород, а роторная — для сырья, где важны высокая степень дробления и форма зерна.

Основные различия выглядят так:

Выбор между роторной и конусной схемой зависит от материала и экономики эксплуатации. Роторная дробилка может сократить число стадий на известняке или гравии, но для твёрдой высокоабразивной породы конусная схема часто оказывается стабильнее по ресурсу рабочих органов.

Основные характеристики роторных дробилок

Технические характеристики всегда оценивают в комплексе. Нельзя выбирать машину только по размеру ротора или заявленной производительности, поскольку фактический результат зависит от прочности породы, крупности питания, влажности, настройки зазоров и технологической схемы.

При подборе учитывают:

• производительность в тоннах в час;

• максимальную крупность питания;

• размеры загрузочного отверстия;

• диаметр и длину ротора;

• количество и конструкцию бил;

• частоту вращения ротора;

• мощность электродвигателя;

• окружную скорость бил;

• количество отражательных плит;

• диапазон регулировки разгрузочной щели;

• наличие колосниковой решётки;

• массу оборудования и габариты;

• способ обслуживания и замены рабочих органов.

Паспортные параметры нужно проверять на сырье, близком к фактическому материалу заказчика. Производительность на сухом известняке и на влажном материале с глинистыми включениями будет различаться даже при одинаковом размере питания.

Как подобрать роторную дробилку

Подбор начинается не с модели оборудования, а с анализа технологии. Сначала определяют свойства материала, необходимый продукт и место дробилки в линии, а затем выбирают размер камеры, конструкцию ротора, мощность привода и состав защитного оборудования.

Рабочий порядок выглядит так:

1. Определите вид материала, его прочность, абразивность, влажность и склонность к налипанию.

2. Укажите максимальную крупность питания и допустимый размер куска после предварительного дробления.

3. Сформируйте перечень требуемых фракций готового продукта.

4. Рассчитайте проектную и пиковую производительность линии.

5. Определите место дробилки: первичная, средняя или мелкая стадия.

6. Проверьте необходимость предварительного грохочения и удаления мелочи.

7. Подберите конструкцию камеры, число отражательных плит и диапазон регулировки зазоров.

8. Предусмотрите защиту от металлических и других недробимых включений.

9. Оцените доступность бил, футеровки, подшипников и других запасных частей.

10. Проверьте требования к фундаменту, электроснабжению, аспирации и размещению оборудования.

Этот порядок помогает не переплачивать за избыточную мощность и не получить машину, которая будет постоянно работать с перегрузкой. Роторная дробилка должна быть согласована с питателем, грохотом, конвейерами и возвратным контуром.

Как получить кубовидный щебень

Роторная дробилка способствует получению более благоприятной формы зерна, но сама по себе не гарантирует низкую лещадность. Итоговый результат зависит от настройки всего комплекса и свойств сырья.

На кубовидность влияют:

• тип исходной породы;

• настройка зазоров между ротором и отражательными плитами;

• количество стадий дробления;

• равномерность подачи материала;

• доля возвратного класса;

• правильная настройка грохочения;

• степень износа бил и отражательных плит;

• содержание пластинчатых зерен в исходном сырье.

При изношенных билах меняется траектория движения материала и возрастает доля некондиционного зерна. Поэтому контроль состояния рабочих органов важен не только для ресурса дробилки, но и для качества товарного щебня.

Обслуживание роторной дробилки

Роторная дробилка работает под динамическими ударными нагрузками. Регулярное обслуживание снижает риск разрушения бил, повреждения ротора, перегрева подшипников и аварийной остановки линии.

В регламент обслуживания обычно входят:

• осмотр состояния бил и крепёжных элементов;

• контроль износа отражательных плит и футеровки;

• проверка вибрации и температуры подшипниковых узлов;

• контроль натяжения и состояния приводной передачи;

• очистка камеры дробления от налипшего материала;

• проверка разгрузочной щели;

• осмотр защитных ограждений;

• контроль уровня и состояния смазочного материала;

• проверка крепления корпуса и фундаментных болтов.

Билы и отражательные плиты заменяют не только при полном разрушении, но и при достижении предельно допустимого износа. Работа с чрезмерно изношенными деталями снижает производительность, ухудшает форму продукта и может привести к повреждению ротора.

Когда роторная дробилка не подходит

Роторная дробилка не является универсальным оборудованием для любого карьера или ДСК. Если выбрать её без учёта абразивности материала и состава линии, эксплуатационные затраты могут оказаться выше ожидаемых.

Стоит рассмотреть другое решение, если:

• материал имеет очень высокую прочность и абразивность;

• в питании присутствуют крупные металлические включения;

• сырьё влажное, глинистое и склонно к интенсивному налипанию;

• максимальная крупность куска превышает допустимый размер питания;

• требуется работа под постоянной высокой циркуляционной нагрузкой;

• отсутствует возможность регулярно обслуживать и заменять билы;

• необходима переработка материала с неустойчивым составом без предварительной подготовки.

В таких ситуациях чаще используют щековые и конусные дробилки, предварительное грохочение, моечное оборудование или изменяют технологическую схему. Выбор должен опираться на реальную пробу сырья и расчёт производительности, а не только на желаемую цену или компактность оборудования.

Итоговый выбор для ДСК

Роторная дробилка — эффективное решение для дробления известняка, доломита, гравия, строительного боя и других материалов с умеренной абразивностью. Она помогает сократить стадийность линии и получить щебень улучшенной формы при правильной настройке камеры дробления и грохочения.

Для прочных абразивных пород роторную дробилку оценивают особенно внимательно: её применение возможно, но должно быть экономически обосновано расчётом ресурса бил, футеровки и отбойных плит. В большинстве случаев оборудование выбирают не отдельно, а как часть ДСК вместе с питателем, грохотами, конвейерами, возвратным контуром и системами защиты.
