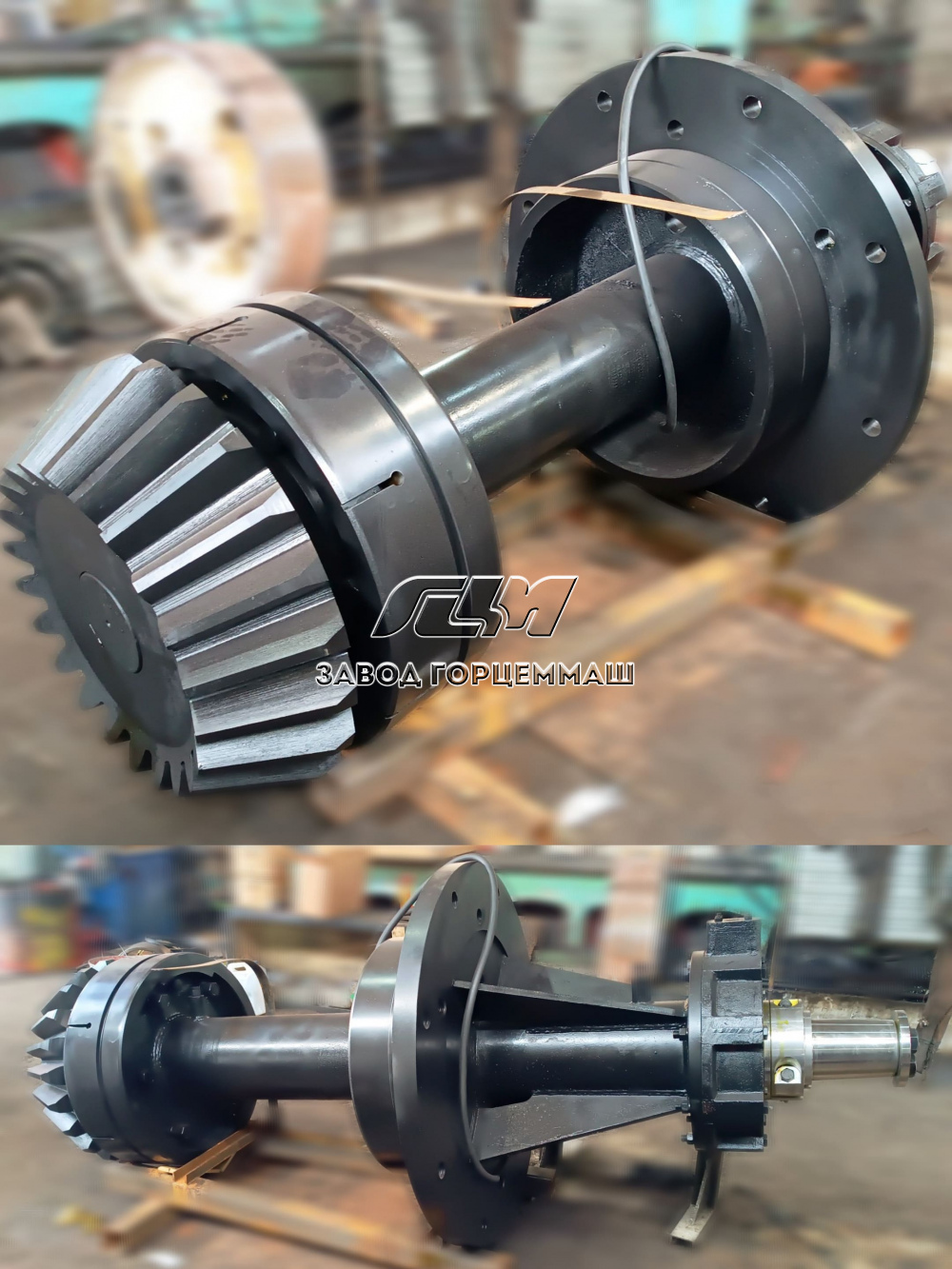

Приводной вал дробилки по старой детали

Когда вал износился, а чертежей на него нет, это не повод отказываться от ремонта дробилки. Вопрос «как изготовить приводной вал по старой детали» решается инженерной работой в несколько этапов: от обмера образца до обкатки узла. Главное, что нужно понимать с самого начала: копировать изношенную деталь в размер нельзя, нужно восстанавливать то, чем она была в новом состоянии. Ниже разберем, как это делается на практике и где чаще всего ошибаются.

Когда изготовление по образцу оправдано

Новый вал по образцу — это вынужденная мера, когда оригинальной документации нет, а заводской запасной части не найти или срок поставки не устраивает. Но прежде чем заказывать изготовление, стоит оценить, не проще ли восстановить старый вал.

Изготовление нового вала имеет смысл в таких случаях:

• на валу есть трещины, усталостные изломы или изгиб, который не исправить правкой;

• износ шеек превышает возможности наплавки и последующей шлифовки;

• зубья вала-шестерни сколоты или искрошены по рабочей поверхности;

• резьба и шпоночные пазы разбиты настолько, что восстановить их нельзя;

• вал уже ремонтировали несколько раз, и запас по диаметрам исчерпан.

Если ничего из списка не подтверждается, а износ равномерный и умеренный, выгоднее наплавить и прошлифовать шейки. Для окончательного решения вал нужно обмерить и пройти дефектоскопию, и об этом дальше.

Как изготовить приводной вал по старой детали: общий порядок работ

Весь процесс можно разделить на подготовку, производство и приемку. Пропуск любого этапа напрямую сказывается на ресурсе узла, потому что приводной вал работает в паре с коническим колесом, подшипниками и корпусом, и ошибка в одном размере сразу отражается на зацеплении.

Порядок работ выглядит так:

1. Сбор исходных данных о модели дробилки и условиях эксплуатации.

2. Обмер образца и дефектоскопия.

3. Восстановление исходной геометрии и разработка чертежа.

4. Выбор материала и заказ заготовки с входным контролем.

5. Черновая обработка и объемная термообработка.

6. Чистовая обработка, нарезание зубьев, шлицев и пазов.

7. Поверхностное упрочнение рабочих зон и шлифование.

8. Контроль геометрии, биения, твердости и балансировка.

9. Сборка, регулировка зацепления и обкатка.

Дальше разберем ключевые из этих этапов подробнее, потому что именно в них скрыты основные риски.

Какие данные нужны до начала работы

Чем полнее исходные сведения, тем меньше вероятность ошибки при восстановлении чертежа. Без них изготовитель вынужден додумывать, а додуманное в узлах такого класса обычно оборачивается переделкой.

Подготовьте для изготовителя:

• модель и заводской номер дробилки (например, из серии КСД или КМД);

• сам вал-образец, а лучше — вместе с сопряженными деталями: коническим колесом, втулками, стаканом подшипников;

• фотографии узла в сборе и места установки;

• сведения о нагрузке: тип дробленого материала, производительность, режим работы по сменам;

• описание отказа: как именно вышел из строя вал, когда и при каких обстоятельствах.

Последний пункт часто недооценивают. Если вал сломался по усталости, а не по износу, значит, дело может быть не в детали, а в перекосе соосности или в перегрузке, и новый вал без устранения причины выйдет из строя так же.

Обмеры и восстановление исходной геометрии

Это самый ответственный этап. Вал износился неравномерно: больше всего пострадали шейки под подшипники, места посадки втулок и сальников, зубья. Если снять размеры «как есть», новая деталь повторит дефект.

Что измерять и чем

Современный подход — сочетание трехмерного сканирования и измерений на координатно-измерительной машине. Сканирование дает общую форму и позволяет увидеть изгиб оси, а машина — точные диаметры, длины, радиусы переходов и допуски расположения. Резьбу, шлицы и пазы дополнительно проверяют калибрами и шаблонами.

Обязательно проверяют биение шеек относительно общей оси, торцевое биение уступов и соосность посадочных мест. Это показывает, не был ли вал изогнут в работе, и помогает понять, от какой базы вести новый чертеж.

Как восстановить размеры изношенных мест

Ориентируются на неизношенные участки вала: галтели, переходы, буртики, участки вне зоны контакта. Они сохраняют первоначальные размеры и показывают, какие диаметры были у новой детали. Для посадочных мест под подшипники значения проверяют по каталожным данным подшипника и подбирают посадку по допускам производителя.

Если на дробилке сохранился комплект сопряженных деталей, их размеры служат контрольной базой: вал должен войти в подшипниковый узел с расчетным натягом или зазором. Параметры зубьев вала-шестерни восстанавливают по парному колесу, ведь зацепление можно воспроизвести только в паре.

Выбор материала и входной контроль заготовки

Вал дробилки не контактирует с породой, поэтому «износостойкая сталь» для всей детали — ошибка. От вала требуются прочность, вязкость сердцевины и сопротивление усталости при знакопеременных нагрузках, а твердая поверхность нужна только на шейках, шлицах и зубьях.

Чаще всего для таких деталей применяют конструкционные легированные стали типа 40Х, 40ХН, 40ХНМА или 38Х2Н2МА; точную марку определяют по чертежу и нагрузке. Если чертежа нет, марку подбирают по результатам химического анализа образца и расчету на прочность.

Заготовку (кованую или прокатную) обязательно проверяют до начала обработки:

• химический состав по спектральному анализу;

• отсутствие внутренних дефектов — ультразвуковым контролем;

• механические свойства и твердость — на образцах-свидетелях;

• размеры и припуски на обработку.

После входного контроля стоит убедиться, что поставщик заготовки предоставил сертификат. Для крупных валов в 2026 году разумно закладывать запас по срокам: отечественные поковки нужных размеров нередко изготавливают под заказ.

Термообработка: от объемной закалки до упрочнения шеек

Термообработка определяет, как деталь будет работать под нагрузкой. Сначала вал проходит объемную обработку — закалку и высокий отпуск (улучшение), которая выравнивает структуру и обеспечивает нужный баланс прочности и вязкости сердцевины.

После черновой и получистовой обработки поверхностно упрочняют рабочие зоны: шейки под подшипники и сальники, шлицы, а зубья — по технологии, принятой для конических шестерен (цементация либо закалка токами высокой частоты). Твердость поверхности задают по чертежу, как правило, в диапазоне закаленной стали, а сердцевина остается вязкой, чтобы вал не ломался от ударных нагрузок.

После термообработки деталь неизбежно «ведет», поэтому окончательную обработку шеек и зубьев всегда проводят после нее, с припуском под шлифование.

Механическая обработка и нарезание зубьев

Чистовое точение, фрезерование шпоночных пазов, нарезание шлицев и резьбы выполняют по размерам восстановленного чертежа. Самая сложная часть — зубья вала-шестерни, если они есть. Круговой зуб конического колеса нарезают на специализированных зуборезных станках, и профиль нужно согласовать с парным колесом.

Посадочные места под подшипники шлифуют после закалки с высокой чистотой поверхности (ориентировочно шероховатость до Ra 0,8 мкм и лучше, точное значение задает чертеж). Любая риска или задир на шейке снижает ресурс подшипника.

Когда механическая обработка закончена, вал снова проходит контроль, на этот раз геометрический. Только после него деталь допускают к балансировке.

Контроль качества и балансировка

Готовый вал проверяют по всему набору параметров: диаметры и длины в допусках, биение шеек и торцов, шероховатость, твердость упрочненных зон, отсутствие трещин. Для поверхности применяют магнитопорошковую или капиллярную дефектоскопию, а для сердцевины — ультразвук.

Динамическую балансировку выполняют на станке по классу точности, который указан в документации, ориентируясь на требования ГОСТ ISO 21940-11. Для быстроходного вала это не формальность: остаточный дисбаланс разрушает подшипники и вызывает вибрацию всего привода.

Сборка, регулировка зацепления и обкатка

Новый вал нельзя просто поставить на место. Перед монтажом проверяют посадочные места в корпусе приводного вала: если они изношены, расточку выполняют до установки детали, иначе ремонт теряет смысл.

При сборке регулируют осевое положение вала-шестерни относительно колеса с помощью прокладок и проверяют пятно контакта и боковой зазор в зацеплении. Пятно должно располагаться на рабочей поверхности зуба в пределах, заданных документацией на модель дробилки. После сборки машину обкатывают на холостом ходу, контролируют температуру подшипников и вибрацию, и только потом дают нагрузку.

Типичные ошибки при изготовлении по образцу

Большинство отказов нового вала связано не с качеством стали, а с ошибками на подготовительных этапах. Знать их заранее полезно, чтобы не повторить.

Чаще всего встречаются:

• копирование размеров изношенных шеек вместо восстановления исходных;

• отсутствие дефектоскопии образца, из-за чего причина поломки остается неизвестной;

• замена марки стали на похожую без расчета на усталостную прочность;

• нарезание зубьев без парного колеса и без проверки зацепления;

• пропуск балансировки или проверки биения;

• установка вала в корпус с изношенными посадочными гнездами;

• экономия на входном контроле заготовки.

Все эти ошибки сводятся к одному: изготовитель получил деталь без понимания, как она работала. Поэтому передавайте не только вал, но и историю отказа.

Вывод

Изготовить приводной вал по старой детали можно, но работа требует восстановления геометрии, грамотного выбора стали, термообработки, точной обработки зубьев и приемочного контроля. Ключевое правило — повторять не износ, а исходный замысел конструкции, и перед заказом оценивать, не выгоднее ли отремонтировать вал. Если у вас на руках только образец, а чертежей нет, обратитесь к производителю, который работает с оборудованием для дробильно-сортировочных комплексов и умеет вести обмер, расчет и контроль в одном цикле. Завод ГорЦемМаш выпускает запасные части для дробилок и может выполнить изготовление вала по вашему образцу с полным циклом контроля.
