Почему футеровка щековой дробилки изнашивается неравномерно: причины и решения

Владельцы дробильно-сортировочных комплексов сталкиваются с одной и той же проблемой: футеровка, рассчитанная на восемь-двенадцать месяцев работы, выходит из строя вдвое раньше срока, а замена одной стороны щеки внезапно оказывается необходимой чаще, чем другой. Прежде чем разбираться, почему футеровка щековой дробилки изнашивается неравномерно, важно понять, где заканчивается естественный износ и начинается системная поломка, иначе ремонт превратится в бесконечную борьбу с симптомами вместо устранения причины.

Нормальный износ футеровки: точка отсчета

Прежде чем говорить о проблемах, нужно понять, что считается нормой. Щековая дробилка устроена таким образом, что в верхнюю часть камеры попадают крупные куски породы с максимальной кинетической энергией, а вниз материал поступает уже частично раздробленным. Из-за этого верхняя часть футеровочных плит всегда изнашивается быстрее, чем средняя и нижняя, — и это не дефект, а физический закон.

Есть и вторая закономерность: подвижная щека совершает колебательные движения, поэтому материал не просто давит на ее поверхность, но и скользит по ней, усиливая абразивное истирание. На практике это выражается в устойчивом соотношении: на два комплекта футеровки неподвижной щеки предприятия обычно расходуют три комплекта для подвижной.

Чтобы отличить норму от отклонения, полезно иметь перед глазами типичную картину распределения износа:

• верхняя треть плиты — самый быстрый износ, крупные куски и максимум ударных нагрузок;

• средняя часть — базовая, «эталонная» скорость износа, сочетание сжатия и истирания;

• нижняя треть — минимальный износ, работа с мелкой фракцией.

Такое распределение — не повод для беспокойства. Тревожным сигналом становится не разница между верхней и нижней частью плиты, а разница между левой и правой стороной одной и той же щеки: она указывает уже не на естественные физические процессы дробления, а на техническую неисправность.

Признаки неравномерного износа: как распознать проблему на глаз

Ненормальный износ футеровки редко удается скрыть — его видно при визуальном осмотре, если знать, куда смотреть. Главный признак: асимметрия по ширине или глубине, которой быть не должно, даже с поправкой на естественную разницу между подвижной и неподвижной щекой.

Чаще всего встречаются такие отклонения:

• асимметричный боковой износ — одна сторона щеки теряет материал в два-три раза быстрее другой, зубья рельефа с одной стороны почти стерты, а с другой сохраняют высоту;

• локальные углубления — глубокие впадины на ограниченном участке плиты, которые создают концентраторы напряжений и повышают риск раскола футеровки;

• чашевидный износ — центр плиты изношен сильнее краев, из-за чего меняется геометрия камеры дробления и падает качество продукта;

• преждевременный износ нижней части — нижняя треть изношена сильнее верхней, что увеличивает выходную щель и лишает оператора контроля над крупностью готового материала;

• следы точечных ударов с задирами металла — характерный признак попадания в камеру арматуры, буровых коронок или иных металлических предметов.

Каждый из этих признаков — не самостоятельная проблема, а следствие вполне конкретной технической неисправности. Чтобы устранить ее один раз, а не бороться с симптомами каждые несколько недель, нужно разобраться в первопричинах.

Основные причины неравномерного износа футеровки

Системная асимметрия износа почти никогда не возникает сама по себе — за ней стоит одна из четырех типовых причин, и часто они усиливают друг друга.

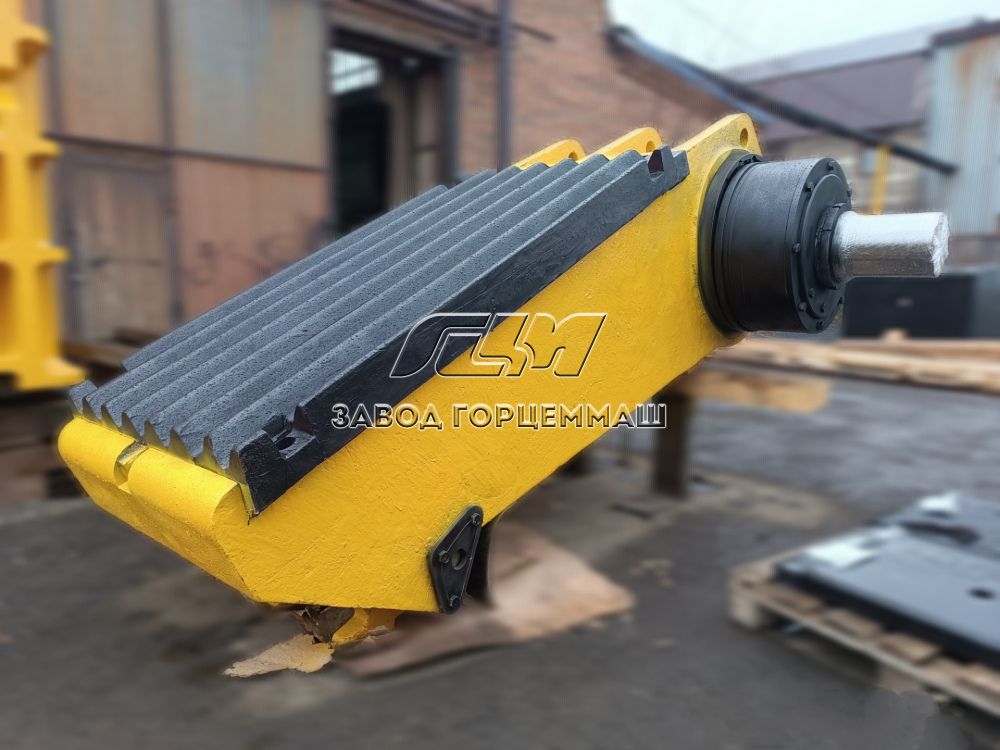

Перекос подвижной щеки

Это самая частая и самая коварная причина. Если подвижная щека движется не строго параллельно неподвижной, а под небольшим углом, давление на футеровку распределяется несимметрично: одна сторона камеры принимает на себя значительно большую нагрузку, чем другая. Перекос может быть горизонтальным — тогда его легко заметить по разной ширине выходного отверстия слева и справа — и вертикальным, который выявить сложнее, но который не менее губителен для плит.

Опасность перекоса заключается в том, что процесс развивается сам по себе: небольшое отклонение вызывает неравномерный износ футеровки, а неравномерный износ, в свою очередь, создает дополнительные несимметричные нагрузки на узлы привода. Без вмешательства ситуация ухудшается кумулятивно, а не линейно.

Перекос редко возникает «из ниоткуда» — обычно за ним стоит износ конкретных узлов:

• эксцентриковая втулка — при увеличении зазора между валом и втулкой подвижная щека начинает двигаться с отклонением от расчетной траектории;

• распорные плиты — неравномерный износ или деформация этих деталей нарушает параллельность хода щеки;

• крепление футеровочных плит — ослабление затяжки болтовых соединений под вибрационной нагрузкой позволяет плите смещаться относительно проектного положения;

• подшипники оси качания — увеличенный радиальный люфт передается на всю кинематическую цепь и сбивает траекторию движения щеки в верхней зоне камеры.

На практике даже отклонение эксцентриковой втулки на несколько миллиметров может за считаные недели привести к заметной разнице в ходе щеки между правой и левой сторонами — и, соответственно, к выраженной асимметрии износа футеровки.

Неравномерная подача материала

Если поток породы смещен к одной стороне приемного отверстия — из-за перекоса течки, неправильной регулировки питателя или банальной привычки оператора грузить «как удобнее», — эта сторона камеры принимает на себя львиную долю ударной нагрузки. На практике смещение потока всего на 15–20 % от центра приемного отверстия может привести к тому, что нагруженная сторона будет изнашиваться в два-два с половиной раза быстрее противоположной.

Твердые и металлические включения

Кварцевые жилы, кремнистые конкреции и другие сверхтвердые включения создают локальные зоны интенсивного точечного износа, даже если основная порода имеет умеренную прочность. Отдельная и более серьезная угроза — металл: буровые коронки, обломки техники, арматура. Удар такого предмета оставляет глубокую вмятину с характерными задирами и может привести к откалыванию фрагмента плиты за одно включение.

Нарушение режима работы дробилки

Повышенная частота вращения эксцентрикового вала не дает материалу проваливаться вниз камеры — он начинает перетираться в верхней зоне, ускоряя износ рельефа зубьев. Слишком узкая выходная щель создает избыточное давление в нижней части камеры, что приводит к локальному перегреву футеровки. Оба сценария выглядят как «естественный» повышенный износ, но на самом деле являются следствием неправильно выставленных параметров.

Определить, какая из этих причин действует в конкретном случае, невозможно на глаз — для этого нужна системная диагностика.

Диагностика: как найти источник проблемы, а не гадать

Диагностику следует выстраивать по принципу «от простого к сложному»: часть проверок доступна оператору ежедневно без остановки линии, часть требует планового останова и специального инструмента.

Практический алгоритм диагностики выглядит так:

1. Проведите ежедневный визуальный осмотр — оцените характер износа зубьев, наличие трещин и локальных повреждений при хорошем освещении.

2. Замерьте ширину выходной щели слева и справа при работе дробилки вхолостую — разница свыше пяти миллиметров при ширине камеры более тысячи миллиметров указывает на горизонтальный перекос щеки.

3. Проведите контрольные замеры толщины футеровки минимум в девяти точках на каждой плите — по три точки в верхней, средней и нижней частях, у каждого края и в центре.

4. Сверьте геометрию дробильной камеры с проектными значениями с помощью измерительных шаблонов или лазерного уровня — это выявит общий перекос или деформацию корпуса.

5. Проведите вибрационную диагностику узлов привода — она вскрывает износ подшипников, дисбаланс и ослабление крепежных соединений еще до появления видимых следов на футеровке.

6. Зафиксируйте все результаты в журнале технического обслуживания с датой, точками замера и выявленными отклонениями.

Такой последовательный контроль экономит больше времени, чем кажется на первый взгляд: систематические замеры позволяют увидеть тенденцию за два-три цикла обслуживания, а не просто зафиксировать уже случившуюся поломку. Помимо классических измерительных инструментов, на предприятиях среднего и крупного масштаба сегодня все чаще используют датчики вибрации с постоянной передачей данных на диспетчерский пункт — это позволяет заметить отклонение в работе эксцентрикового узла за несколько недель до того, как оно проявится на футеровке визуально.

Как устранить неравномерный износ: пошаговый порядок действий

После того как причина установлена, важно устранить ее в правильной последовательности — иначе есть риск потратить ресурс на регулировку геометрии, которая через неделю снова нарушится из-за неустраненного источника люфта.

Порядок работ обычно такой:

1. Замените изношенные узлы, ответственные за перекос, — эксцентриковую втулку, распорные плиты или подшипники, в зависимости от того, что показала диагностика.

2. Проверьте состояние эксцентрикового вала — при наличии выработки его восстанавливают методом наплавки с последующей механической обработкой либо заменяют полностью.

3. Проведите центровку подвижной щеки — установите ее в среднее положение и замерьте расстояние между щеками в четырех углах камеры; расхождение на одном уровне не должно превышать двух миллиметров.

4. Скорректируйте систему подачи материала — установите направляющие или дефлекторы, если поток смещен к одной стороне приемного отверстия.

5. Установите или проверьте магнитный сепаратор и металлодетектор на конвейере перед дробилкой — это предотвратит повторные точечные повреждения от металлических включений.

6. Затяните и проверьте крепеж футеровочных плит с рекомендованным моментом — ослабленное крепление сводит на нет эффект от всех остальных мероприятий.

После комплексного устранения перекоса и настройки загрузки ресурс футеровки, как правило, увеличивается в полтора-два раза по сравнению с работой в аварийном режиме. Это стоит учитывать при планировании бюджета на запчасти: расходы на своевременную замену узлов привода почти всегда обходятся дешевле, чем частая внеплановая замена футеровочных плит и тем более ремонт корпуса щеки.

Профилактика: как продлить срок службы футеровки

Устранить причину один раз недостаточно — без регулярного контроля перекос и асимметричная загрузка имеют свойство возвращаться. Программа профилактики должна охватывать три направления: состояние узлов привода, качество подаваемого материала и дисциплину персонала.

Что стоит включить в регламент обслуживания:

• еженедельный контроль ширины выходной щели и толщины футеровки в контрольных точках;

• периодическую проверку зазора в эксцентриковой втулке и состояния распорных плит по графику, привязанному к наработке в часах, а не только к календарным срокам;

• контроль крупности и влажности питающего материала — переувлажненная порода склонна налипать на футеровку и искажать геометрию камеры;

• поддержание заполнения дробильной камеры на уровне около двух третей ее высоты — и перегрузка, и недогрузка ускоряют износ;

• обучение операторов правильной технике равномерной загрузки и распознаванию ранних признаков перекоса.

Стабильный результат дает не разовая ревизия, а системная работа: журнал технического обслуживания с историей замеров, привязка планового ремонта узлов привода к фактической наработке и использование футеровки из качественной высокомарганцовистой стали от проверенного производителя. Такой подход переводит обслуживание дробилки из режима «тушим пожар» в режим предсказуемого планирования расходов.

Часто задаваемые вопросы

Можно ли устранить перекос щеки без остановки производства?

Нет — центровка и замена изношенных узлов требуют остановки дробилки и частичного демонтажа, поскольку доступ к эксцентриковой втулке и распорным плитам возможен только при разгруженной камере.

Как быстро проявляется неравномерный износ после появления перекоса?

При заметном отклонении хода щеки выраженная асимметрия износа футеровки формируется уже за несколько недель непрерывной работы — поэтому регулярный контроль выходной щели критически важен.

Всегда ли асимметричный износ связан с перекосом щеки?

Нет, второй по распространенности причиной остается неравномерная подача материала — прежде чем разбирать привод, стоит проверить, равномерно ли распределяется поток породы по ширине приемного отверстия.
