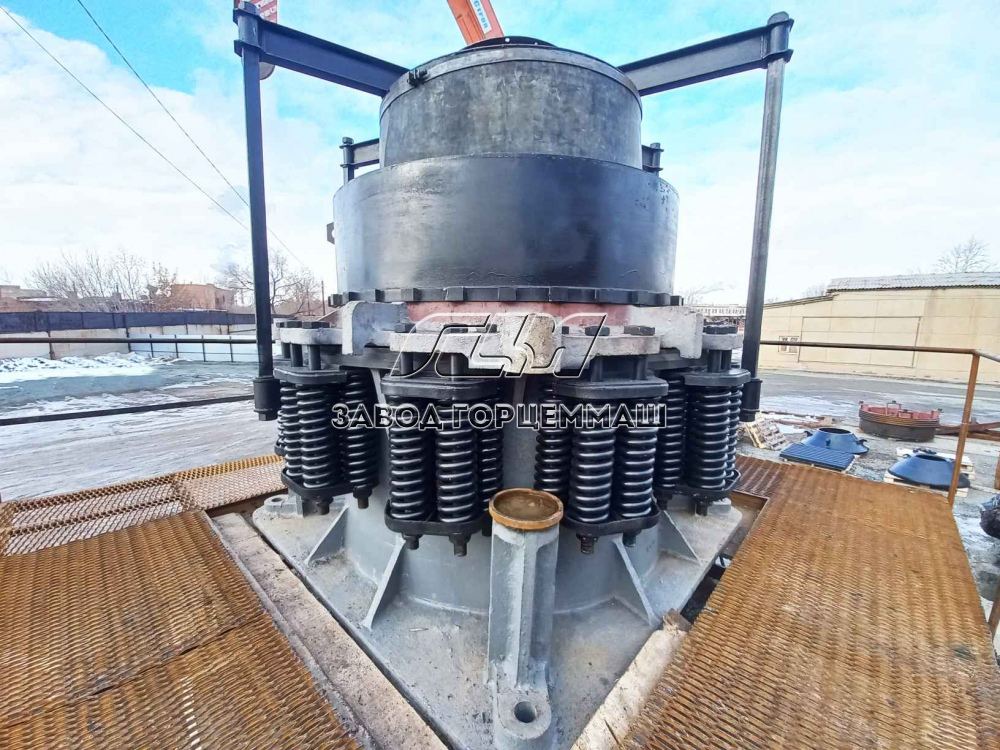

Конусная дробилка: в чем разница между исполнениями Гр и Т и как выбрать под задачи

Выбор между исполнением Гр и Т в рамках одного типоразмера — КСД или КМД — напрямую влияет на степень дробления, гранулометрический состав продукта и нагрузку на следующую стадию переработки. Ошибка здесь означает либо недодробленное питание в мельницу, либо перегруженную машину с ускоренным износом камеры.

Чем отличаются исполнения Гр и Т конструктивно

Разница между Гр и Т — не в мощности привода и не в типоразмере, а в геометрии камеры дробления: профиле подвижного и неподвижного конусов, высоте рабочей зоны и минимальной выходной щели.

Исполнение Гр (грубое):

• камера более открытая, с увеличенной шириной приемного отверстия;

• принимает более крупное и неоднородное питание;

• выходная щель шире — продукт крупнее;

• подходит для дробления материала с высоким содержанием кускового питания после первичной стадии.

Исполнение Т (тонкое):

• камера с удлиненной параллельной зоной между конусами;

• принимает выровненное по крупности питание без негабарита;

• выходная щель уже — продукт мельче и однороднее по гранулометрическому составу;

• подходит для финишного дробления перед подачей в мельницу или на грохочение.

Конструктивное отличие определяет все остальное: какое питание машина переварит без аварийных перегрузок и какой класс крупности выдаст на выходе.

Параметры питания: что принимает Гр и что принимает Т

Главная ошибка при подборе — ориентироваться только на типоразмер и игнорировать исполнение камеры. КСД-1750 Гр и КСД-1750 Т — это машины с одинаковым диаметром конуса, но разными допустимыми параметрами питания.

Исполнение Гр принимает:

• питание с широким диапазоном кусковатости, включая неоднородный материал после ККД;

• материал с повышенным содержанием крупного класса;

• породы средней и высокой крепости без предварительного выравнивания гранулометрии.

Исполнение Т требует:

• предварительно подготовленного питания с ограниченной максимальной крупностью куска;

• равномерной подачи без пиковых перегрузок — иначе камера забивается или конус получает ударную нагрузку;

• отсутствия некондиционного негабарита в потоке.

Подавать в Т-исполнение материал, предназначенный для Гр, — типовая ошибка на карьерах при замене машины «на аналог». Результат: разрушение параллельной зоны камеры и внеплановый останов.

Выходной продукт: степень дробления и гранулометрический состав

Степень дробления и распределение по классам крупности — ключевые параметры, по которым технолог оценивает, справляется ли машина со своей задачей в схеме.

Исполнение Гр дает:

• более широкий гранулометрический состав на выходе;

• меньшую долю готового класса за один проход;

• более высокую циркуляционную нагрузку при замкнутом цикле с грохотом.

Исполнение Т дает:

• узкий гранулометрический состав с высоким выходом готового класса;

• меньшую циркуляционную нагрузку при правильно подобранном питании;

• продукт, пригодный для прямой подачи в шаровую мельницу без дополнительного передрабливания.

Чем выше требования к крупности питания мельницы, тем важнее правильно выбрать исполнение финишной дробилки. Недодробленный продукт снижает производительность мельницы и увеличивает расход футеровки и мелющих тел.

Место в схеме дробления и выбор исполнения

Схема переработки напрямую диктует, какое исполнение ставить на каждую стадию.

Типовая логика расстановки:

• первая стадия (ККД) — только Гр, другого исполнения не существует: машина принимает негабарит прямо из карьера;

• вторая стадия (КСД) — как правило, Гр, если питание идет напрямую после ККД без предварительного грохочения; Т — если перед КСД стоит грохот и питание выровнено;

• третья стадия (КМД) — преимущественно Т, так как задача — получить продукт с минимальной крупностью для подачи в мельницу; Гр применяют, если материал твердый и требует промежуточной ступени перед финишным дроблением.

Схема с неправильно расставленными исполнениями неизбежно генерирует избыточную циркуляционную нагрузку или недогружает машину, снижая ее ресурс через работу «вхолостую».

Как выбрать исполнение: практический алгоритм

Выбор сводится к четырем последовательным шагам:

1. Определить крупность и характер питания — максимальный размер куска, равномерность потока, наличие негабарита.

2. Зафиксировать требование к выходному продукту — максимальная крупность класса, допустимая доля некондиции, требования к питанию мельницы.

3. Определить место машины в схеме — первичная, вторичная или третичная стадия, наличие грохота перед дробилкой.

4. Сопоставить с паспортными параметрами камеры — максимальная крупность питания, диапазон регулировки щели, производительность при заданной щели для Гр и Т.

Если питание неоднородное и грохота перед машиной нет — ставят Гр. Если питание подготовленное и на выходе нужен узкий класс для мельницы — ставят Т.

Сравнение исполнений КСД и КМД по ключевым параметрам

Выбор исполнения камеры — Гр или Т — определяет, насколько эффективно машина вписывается в технологическую схему и какой ресурс она выработает до замены футеровки. Ошибка в подборе не проявляется сразу: машина работает, но с перегрузками, повышенным износом и нестабильным гранулометрическим составом на выходе.
