Как выбрать сетку для грохота

При подборе просеивающей поверхности главный вопрос звучит так: рифленые или тканые сетки для грохотов подойдут именно под ваш материал, производительность и режим работы. Универсального ответа нет: для крупной и абразивной горной массы чаще выигрывает рифленая сетка, а для точной классификации мелких фракций — тканая. Ошибка на этапе выбора приводит либо к быстрому износу, либо к забиванию ячеек, либо к потере точности рассева.

Что важно понять до выбора

Сетку для грохота нельзя выбирать только по размеру ячейки. На практике решающими оказываются сразу несколько факторов: стадия дробления, влажность материала, форма зерна, абразивность, ударная нагрузка и требования к конечной фракции. Поэтому сначала нужно определить не какая сетка лучше вообще, а какая сетка лучше в моих условиях.

Если коротко, рифленая сетка обычно ставится туда, где важны прочность, стойкость к удару и стабильная работа на средних и крупных фракциях. Тканая сетка нужна там, где критична точность разделения и работа с более мелким материалом.

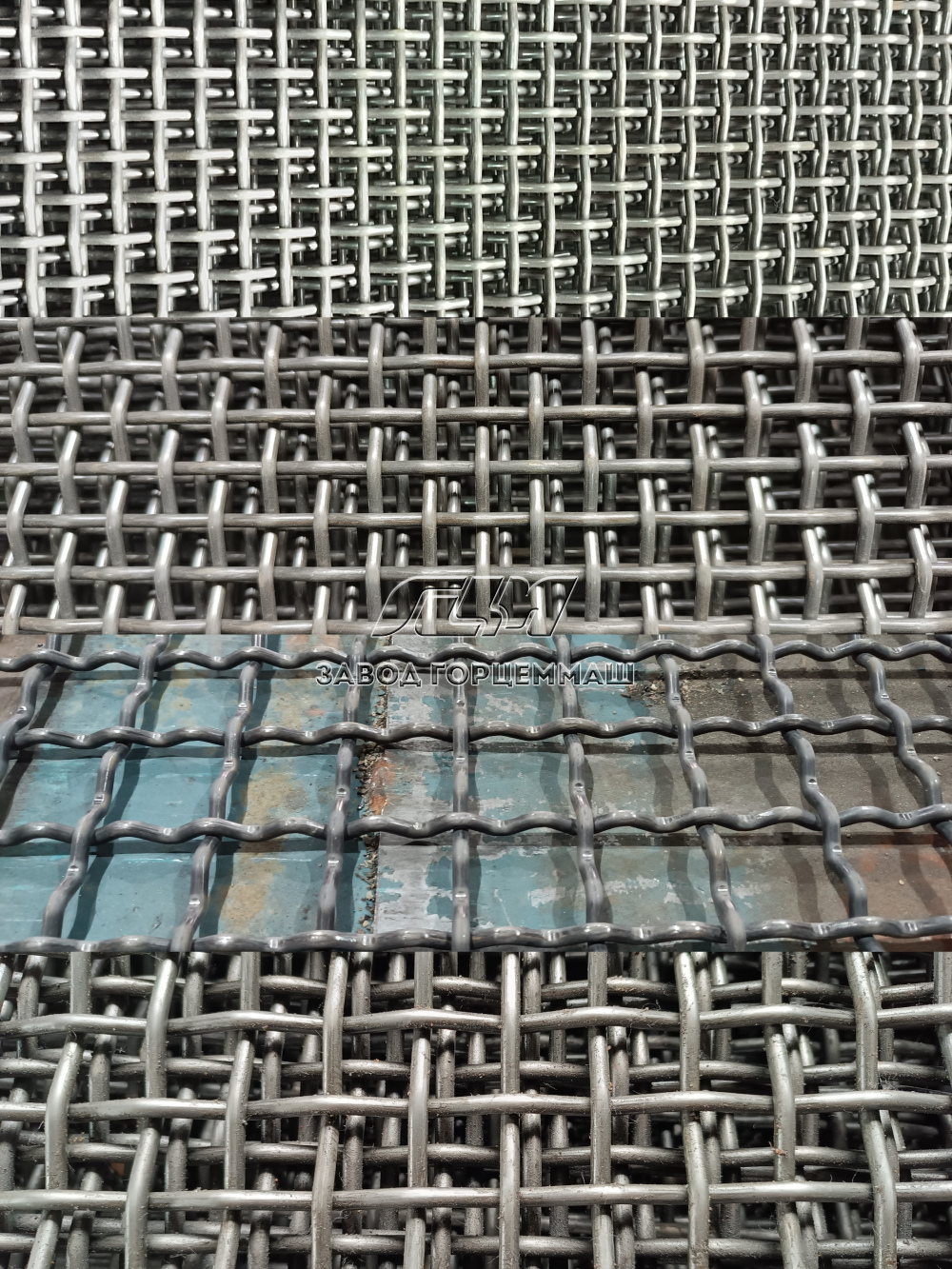

Рифленая и тканая сетка: в чем разница

Оба типа относятся к металлическим просеивающим поверхностям, но работают по-разному и по-разному ведут себя под нагрузкой. Именно из-за этого одна и та же ячейка на разных типах сетки может показывать разный ресурс и разное качество рассева.

Что такое рифленая сетка

Рифленая сетка для грохота изготавливается из предварительно изогнутой, то есть канилированной, проволоки. За счет рифления проволоки в местах пересечения сетка сохраняет форму, лучше держит нагрузку и меньше плывет при вибрации.

Ее основные особенности:

• высокая механическая прочность;

• лучшая стойкость к ударным нагрузкам;

• хороший ресурс на щебне, руде, угле, скальной породе;

• стабильная геометрия ячейки при интенсивной работе;

• меньшая пригодность для сверхтонкого рассева.

Рифленая сетка — это стандартное решение для большинства тяжелых условий в ДСК, карьерах и на первичном либо промежуточном грохочении. Она менее деликатна, зато лучше переносит реальную промышленную эксплуатацию.

Что такое тканая сетка

Тканая сетка изготавливается переплетением проволок на ткацком оборудовании. Такая конструкция дает более точную и равномерную ячейку, поэтому тканые полотна особенно востребованы там, где важна точность сортировки, а не только выносливость.

Ее основные особенности:

• высокая точность классификации;

• возможность работы с мелкими и тонкими фракциями;

• большая чувствительность к удару и абразивному износу;

• более высокий риск деформации при тяжелой загрузке;

• удобство применения на финальных стадиях рассева.

Именно поэтому тканая сетка хорошо показывает себя на песке, мелком отсеве, сухих сыпучих материалах и технологических линиях, где важна стабильность фракционного состава.

Рифленые или тканые сетки для грохотов: что выбрать

Правильный выбор зависит не от названия сетки, а от условий процесса. Один и тот же грохот может работать с разными полотнами на разных деках, и это нормальная практика для промышленных линий.

Ориентироваться стоит на такую логику:

• для крупного щебня, руды, угля и абразивной горной массы — рифленая;

• для первичного и среднего грохочения после дробилки — рифленая;

• для мелких фракций, песка, сухих смесей и точной классификации — тканая;

• для материала с высокой ударной нагрузкой — рифленая;

• для задач, где критична точная калибровка ячейки — тканая;

• для сильно влажного и склонного к налипанию материала — смотреть не только на тканую или рифленую сетку, но и на полиуретановые либо перфорированные решения.

На практике выбор часто выглядит так: верхняя дека — рифленая, нижняя — тканая. Такой подход позволяет совместить ресурс на грубой фракции и точность на финишной сортировке.

Когда лучше рифленая сетка

Рифленая сетка нужна там, где просеивающая поверхность испытывает серьезную механическую нагрузку. Это типичная ситуация для карьерного щебня, горной породы, угля, известняка и рудных материалов после крупного дробления.

Она особенно уместна в следующих случаях:

• материал крупный и тяжелый;

• в загрузке много лещадных или остроугольных кусков;

• грохот работает с высокой амплитудой и нагрузкой;

• простой оборудования обходится дороже, чем небольшая потеря точности рассева;

• требуется повышенный ресурс полотна.

Если говорить по-инженерному, рифленая сетка — это выбор в пользу надежности и стойкости. Она проигрывает тканой по деликатности разделения, но выигрывает в ресурсе в тяжелых условиях.

Когда лучше тканая сетка

Тканая сетка рациональна там, где материал уже подготовлен по крупности, а задача грохота — отделить близкие по размеру фракции. В таких режимах ударная нагрузка ниже, а точность становится важнее запаса прочности.

Обычно тканую сетку выбирают, если:

• нужно отделять мелкие фракции;

• важна точная калибровка продукта;

• материал не дает экстремальной ударной нагрузки;

• производство работает с песком, отсевом, зернистыми сухими смесями;

• требуется более чистое разделение по классам.

Но важно понимать: если поставить тканую сетку на агрессивный материал с крупным куском и высокой подачей, она может быстро потерять геометрию и выйти из строя раньше ожидаемого срока.

Какие параметры важнее типа сетки

На практике тип сетки — только один из критериев. Ошибка многих закупщиков в том, что они сравнивают только рифленая или тканая, не проверяя остальные параметры.

Перед заказом нужно оценить:

• размер ячейки;

• диаметр проволоки;

• процент живого сечения;

• форму ячейки — квадратную или прямоугольную;

• марку стали;

• влажность и липкость материала;

• абразивность и ударность загрузки;

• тип крепления на грохоте;

• стадию технологической линии — первичная, промежуточная или финальная.

Например, слишком толстая проволока увеличивает ресурс, но уменьшает живое сечение и снижает производительность. Слишком тонкая — дает хорошую пропускную способность, но быстрее изнашивается и хуже переносит динамическую нагрузку.

Как влияет форма ячейки

Форма ячейки влияет не только на размер готовой фракции, но и на поведение материала на деке. Это особенно важно в линиях ДСК, где нужно одновременно держать и производительность, и стабильность рассева.

Обычно применяют два решения:

• квадратная ячейка — когда нужен более точный отсев и стабильный контроль фракции;

• прямоугольная ячейка — когда важнее производительность и ускоренный проход материала.

Если материал склонен к забиванию, выбор формы ячейки должен проверяться на реальной технологической пробе. Теория здесь полезна, но окончательное решение лучше принимать по фактической работе грохота, а не только по каталогу.

Как выбрать сетку под разные материалы

Один из главных недостатков у большинства статей на эту тему — отсутствие сценариев выбора. Ниже — практическая логика, которой удобно пользоваться механику, снабженцу и технологу.

Для щебня и горной породы

При работе со щебнем, гранитом, диабазом, базальтом и другими абразивными породами на верхних и средних деках чаще всего нужна рифленая сетка. Она лучше держит удар, меньше деформируется и стабильнее работает под тяжелой загрузкой.

Если линия работает на товарный щебень нескольких фракций, тканую сетку можно рассматривать на нижних деках, но только там, где уже нет крупного куска и ударной нагрузки.

Для песка и отсева

Песок и отсев — типичная зона применения тканой сетки. Здесь важна точность классификации, а сама нагрузка на полотно обычно ниже, чем на грохотах грубой сортировки.

Если материал влажный и склонен к налипанию, нужно сразу оценивать альтернативы: иногда лучше работает не тканая металлическая сетка, а полиуретановое сито или самоочищающаяся конструкция.

Для угля

На угле выбор зависит от стадии процесса и влажности. Для крупной сортировки и тяжелых условий лучше подходит рифленая сетка, а для более точной классификации сухого материала можно использовать тканую.

При липком угле и высоком содержании влаги основная проблема — не ресурс, а забиваемость. В такой ситуации важно смотреть уже не только на тип сетки, но и на конструкцию всей просеивающей поверхности.

Для руды

Рудные материалы почти всегда предъявляют жесткие требования к износостойкости. Поэтому на большинстве участков предпочтение отдают рифленым сеткам, особенно на стадии доизмельчения и предварительного рассева.

Тканая сетка уместна только там, где материал уже подготовлен, а задача заключается в точной классификации мелкого продукта без экстремального ударного воздействия.

Частые ошибки при выборе

Большинство проблем с сетками связано не с качеством изготовления, а с ошибкой подбора. Даже хорошее полотно быстро выйдет из строя, если его поставили не в тот режим.

Наиболее частые ошибки такие:

• выбор по цене, а не по условиям работы;

• покупка тканой сетки на участок с высокой ударной нагрузкой;

• слишком крупный диаметр проволоки при требовании высокой производительности;

• слишком маленькое живое сечение;

• игнорирование влажности и склонности материала к налипанию;

• неправильное натяжение полотна на раме;

• использование одной и той же конфигурации сетки для всех дек без учета фракций.

Хорошая сетка — это не самая толстая и не самая дорогая. Это та, которая дает нужный класс крупности, не убивает производительность и выдерживает реальный режим работы конкретного грохота.

Какой алгоритм выбора работает на практике

Если нужен не обзор, а рабочий способ принять решение, лучше идти от технологии, а не от ассортимента поставщика. Тогда риск ошибки резко снижается.

Используйте такой порядок:

1. Определите материал — щебень, руда, уголь, песок, отсев, шлак.

2. Зафиксируйте максимальную крупность питания и требуемую фракцию на выходе.

3. Оцените влажность, липкость и абразивность материала.

4. Уточните стадию грохочения — первичная, промежуточная или финальная.

5. Проверьте, что важнее — ресурс или точность рассева.

6. Подберите тип сетки, диаметр проволоки и форму ячейки.

7. Сверьте решение с типом крепления и конструкцией деки.

8. По возможности протестируйте решение на одном участке до закупки всей партии.

Такой подход позволяет избежать типовой ситуации, когда снабжение купило правильную по паспорту сетку, а участок через неделю просит срочную замену из-за забивания или разрыва.

Эксплуатация и срок службы

Даже правильно подобранная сетка не отработает свой ресурс, если нарушены базовые условия эксплуатации. На срок службы больше всего влияют натяжение, равномерность загрузки, отсутствие локальных ударов и своевременная очистка от забившегося материала.

Что важно контролировать в работе:

• состояние натяжения и крепления;

• отсутствие провисания и местных перегрузок;

• износ кромок и зон крепежа;

• забивание ячеек;

• равномерность распределения материала по ширине деки.

Если сетка рвется по краям, проблема часто не в металле, а в неправильном креплении. Если быстро изнашивается центр — стоит проверить подачу материала и перегруз одной зоны грохота.

Что выбрать в итоге

Если нужна короткая инженерная формула, она выглядит так: для тяжелой, крупной и абразивной массы — рифленая; для мелкой, более точной и сравнительно спокойной классификации — тканая.

Для большинства ДСК и карьерных линий рифленая сетка остается основным рабочим решением. Для точного рассева мелких фракций тканая сетка по-прежнему незаменима. А там, где материал липкий, влажный или особенно абразивный, нужно рассматривать еще и полиуретановые или перфорированные поверхности, а не ограничиваться сравнением двух металлических вариантов.
