Как проверить взаимозаменяемость детали ДСК

Если нужно понять, как проверить, можно ли заменить одну деталь другой без переделки оборудования, недостаточно сравнить их длину, диаметр или количество отверстий. Для дробильно-сортировочного комплекса важно проверить сразу несколько уровней совместимости: посадку детали, ее крепление, геометрию узла, рабочие нагрузки и влияние на соседние элементы.

Главный принцип простой: деталь можно считать взаимозаменяемой без переделки, только если она устанавливается в штатный узел и сохраняет его расчетные характеристики без изменения конструкции. Разберем, как проверить это на практике.

Что означает «заменить без переделки»

Взаимозаменяемость — это не обязательно полное совпадение детали с оригиналом до последнего миллиметра. Производитель может изменить форму нерабочей части, технологию изготовления или марку материала, сохранив при этом все параметры, от которых зависит работа узла.

Для ДСК имеет смысл разделять три уровня проверки:

• присоединительная совместимость — деталь физически устанавливается в штатное место без изменения креплений и посадок;

• функциональная совместимость — она выполняет ту же функцию и обеспечивает необходимые кинематические и силовые параметры;

• эксплуатационная совместимость — материал, износостойкость, температурный режим и другие характеристики соответствуют реальным условиям работы.

Если совпадает только первый пункт, говорить о полноценной взаимозаменяемости рано. Например, шестерня может иметь подходящий диаметр отверстия и количество крепежных отверстий, но другой модуль зубьев — в таком случае установить ее в узел без доработки, возможно, получится, а нормально работать она не будет.

Какие данные нужны для проверки

Начать подбор новой детали лучше не с поиска аналога по названию, а с идентификации установленной позиции. Чем точнее исходные данные, тем меньше вероятность получить деталь, которая подходит только внешне.

Соберите:

• обозначение или каталожный номер старой детали;

• наименование оборудования, модели и исполнения;

• чертеж детали или сборочной единицы, если он сохранился;

• размеры самой детали и ее посадочного места;

• фотографии детали, креплений и узла;

• данные о соседних сопряженных деталях;

• рабочую частоту вращения, передаваемую мощность или нагрузку, если они известны;

• сведения о материале и твердости для быстроизнашиваемых деталей.

Особенно полезен не только чертеж самой детали, но и сборочный чертеж узла. Он позволяет увидеть размеры, которые невозможно определить по отдельной детали: межосевое расстояние, положение упоров, взаимное расположение отверстий, зазоры и требования к сопряженным элементам. Для оформления рабочей конструкторской документации сейчас применяется ГОСТ Р 2.109-2023, который распространяется в том числе на чертежи деталей и сборочные чертежи.

Как проверить, можно ли заменить одну деталь другой без переделки оборудования

Самый надежный способ — сравнивать не все размеры подряд, а сначала определить критические параметры, от которых зависит установка и работа детали.

Проверку удобно проводить в такой последовательности:

1. Определите точное назначение детали. Понятно, что именно она делает в узле: передает крутящий момент, поддерживает вал, защищает корпус от износа, измельчает материал или выполняет другую функцию.

2. Зафиксируйте геометрию оригинала. Снимите размеры посадочных поверхностей, отверстий, пазов, фланцев, торцов и других сопряжений.

3. Сравните присоединительные размеры аналога. Проверьте диаметры, длины, межосевые расстояния, резьбу, количество и расположение отверстий, шпоночные соединения и посадки.

4. Проверьте рабочие характеристики. Сравните частоту вращения, нагрузку, передаваемый момент, допустимые усилия и другие параметры, относящиеся к конкретному узлу.

5. Проверьте материал и исполнение. Для деталей, работающих на износ или удар, геометрического совпадения недостаточно.

6. Оцените влияние на соседние детали. После установки аналога не должны измениться необходимые зазоры, положение вала, натяжение передачи, система смазки или защита узла.

7. Зафиксируйте результат. Если все критические параметры совпадают с требованиями узла, замена может выполняться без конструктивной переделки. Если хотя бы один критический параметр требует расточки, сверления, изготовления переходника или изменения соседних деталей, это уже не прямая взаимозаменяемость.

Такой алгоритм позволяет не попасть в типичную ситуацию, когда поставщик подтверждает «подходит по размерам», а после доставки выясняется, что деталь требует доработки непосредственно на объекте.

Какие размеры проверять в первую очередь

Не все размеры детали одинаково важны. Для проверки взаимозаменяемости в первую очередь нужно искать поверхности и элементы, которыми она соединяется с другими деталями.

Для валов, шестерен, муфт и шкивов критичными обычно являются:

• посадочный диаметр и длина посадки;

• диаметр и положение ступеней;

• шпоночный паз и его расположение;

• межосевое расстояние;

• количество, диаметр и расположение крепежных отверстий;

• габариты, влияющие на положение соседних деталей;

• параметры зубчатого или ременного зацепления;

• требования к биению и соосности.

Для подшипников простого совпадения внутреннего и наружного диаметра также недостаточно. Важны посадки на валу и в корпусе, а также состояние самих посадочных поверхностей. ГОСТ 3325-85 устанавливает требования к полям допусков, посадкам, шероховатости и отклонениям формы и положения посадочных поверхностей под подшипники.

Для втулок и пальцев дополнительно проверяют:

• наружный и внутренний диаметры;

• длину рабочей поверхности;

• посадку в сопряженной детали;

• положение смазочных отверстий и канавок;

• материал и твердость;

• наличие стопорных элементов.

Для футеровок, бронеплит, бил, колосников и других изнашиваемых элементов важны уже не только посадочные размеры. Нужно сравнить толщину, форму, расположение креплений, рабочую поверхность, материал и стойкость к конкретному виду нагрузки.

Почему одинаковый размер еще не означает взаимозаменяемость

Предположим, на старом валу стоит подшипник с внутренним диаметром 100 мм. В каталоге найден другой подшипник с тем же внутренним и наружным диаметром и такой же шириной.

На первый взгляд замена очевидна. Но этого недостаточно.

Нужно проверить класс точности, конструктивное исполнение, допустимую частоту вращения, тип уплотнения, требования к посадке и условия работы. Если новый подшипник рассчитан на другой режим или требует другой посадки, простое совпадение трех габаритных размеров не гарантирует нормальную работу узла.

Та же ситуация возникает с зубчатыми колесами. Совпадение наружного диаметра и количества зубьев еще не доказывает совместимость. Для правильного зацепления имеют значение модуль, профиль зубьев, ширина венца, угол профиля и межосевое расстояние.

Система допусков и посадок как раз предназначена для того, чтобы учитывать не только номинальный размер, но и допустимые отклонения и характер сопряжения деталей. Эти вопросы регулирует ГОСТ 25346-2013.

Как проверить деталь по чертежу

Если есть чертеж оригинальной детали и чертеж предполагаемого аналога, проверку лучше проводить по таблице критических параметров.

Сначала выпишите все размеры, которые непосредственно участвуют в сопряжении. Затем отдельно отметьте параметры, влияющие на работу детали под нагрузкой.

Пример для вала можно представить так:

При этом сравнивать следует не только номинальные значения. Например, «диаметр 100 мм» сам по себе мало что говорит. Для сопряжения гораздо важнее, какой допуск установлен на этот диаметр и какая посадка предусмотрена.

Как проверить деталь непосредственно на оборудовании

Если оригинального чертежа нет, часть информации можно получить путем измерений. Но измерять нужно не только снятую деталь — желательно обследовать и ответную часть узла.

Для этого используют подходящий измерительный инструмент:

• штангенциркуль — для предварительной оценки размеров;

• микрометр — для точного измерения диаметров;

• нутромер — для отверстий и посадочных поверхностей;

• глубиномер — для пазов, проточек и ступеней;

• шаблоны — для повторяющихся профилей;

• измерение биения — для вращающихся деталей.

После измерений данные необходимо сопоставить с конструкторской документацией или техническими требованиями. Измеренная старая деталь может быть уже изношена, поэтому использовать ее фактический размер как единственный эталон неправильно.

Например, если посадочный диаметр изношенного вала стал меньше номинального, изготовление нового вала «точно такого же размера, как старый» просто воспроизводит дефект. В этом случае исходной точкой должен быть рабочий чертеж и требования к посадке.

Что проверить после установки аналога

Даже если новая деталь полностью совпала по чертежу, перед вводом оборудования в полноценную эксплуатацию нужно проверить сам узел. Особенно это важно для вращающихся деталей и элементов, работающих под значительной нагрузкой.

Контролируют:

• свободное перемещение или вращение;

• отсутствие задевания соседних деталей;

• правильность посадки;

• величину необходимых зазоров;

• положение крепежа;

• отсутствие чрезмерного биения;

• работу системы смазки;

• нагрев подшипниковых и других ответственных узлов;

• вибрацию после запуска.

Для роторов, валов, шкивов и других вращающихся деталей отдельное внимание уделяют балансировке. Даже при совпадении посадочных размеров изменение массы или распределения материала может привести к дополнительной вибрации.

Поэтому проверка «вошло в посадочное место» — это только окончание геометрического этапа, а не подтверждение полной работоспособности.

Когда без переделки заменить деталь нельзя

Есть несколько признаков, при которых аналог уже нельзя считать прямой заменой.

Переделка потребуется, если для установки необходимо:

• растачивать или растягивать посадочное отверстие;

• изменять диаметр вала;

• сверлить новые отверстия;

• переносить крепления;

• изготавливать переходные плиты или втулки, которых нет в штатной конструкции;

• изменять межосевое расстояние;

• менять соседние детали;

• изменять защитные кожухи;

• менять штатную систему смазки;

• изменять настройки или конструкцию привода.

При этом изготовление новой детали по другому материалу или технологии само по себе еще не означает переделку оборудования. Если ее присоединительные и функциональные характеристики соответствуют требованиям узла, она может быть полноценным аналогом.

Пример: замена шестерни в приводе ДСК

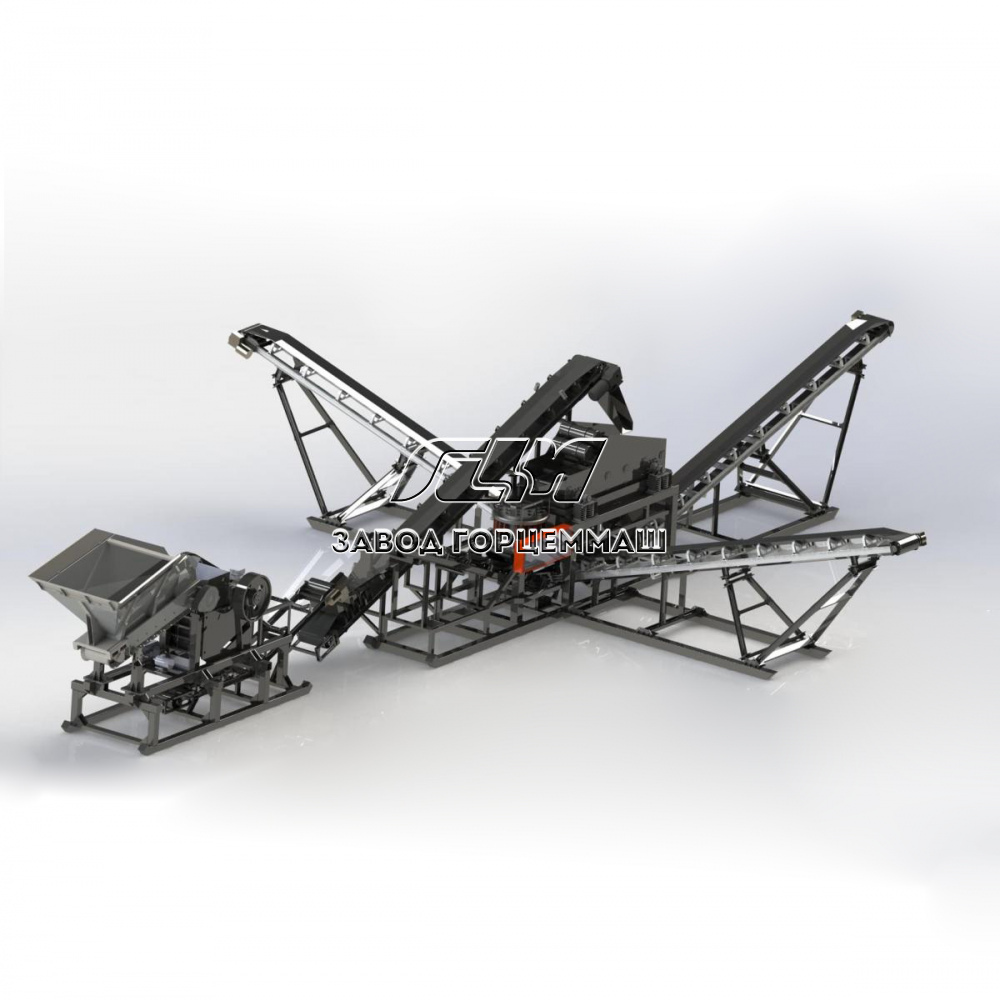

Рассмотрим типовую ситуацию. На дробильно-сортировочном оборудовании требуется заменить ведомую шестерню, а оригинальная позиция отсутствует у поставщика.

Первое желание — найти шестерню с таким же наружным диаметром и числом зубьев. Это неправильный критерий.

Сначала необходимо определить параметры существующей передачи: число зубьев обеих шестерен, модуль, межосевое расстояние, ширину венца, посадочный диаметр, шпоночное соединение и рабочую частоту вращения.

Допустим, найденная шестерня имеет такое же количество зубьев и подходит на вал. Но ее модуль отличается. В результате изменится геометрия зацепления, и нормальной работы передачи ожидать нельзя.

Другой вариант: модуль совпадает, но посадочное отверстие меньше. Если для установки потребуется расточить его на месте, это уже не замена без переделки.

А если посадка, шпонка, ширина венца, параметры зацепления и остальные критические характеристики соответствуют рабочей документации, деталь можно рассматривать как прямой заменяемый вариант.

Как отличить прямую замену от аналога

На практике эти понятия часто смешивают. Для закупки запасных частей это принципиально важно.

Прямая замена — деталь устанавливается в существующий узел без изменения его конструкции.

Аналог — деталь выполняет ту же функцию, но для ее установки или обеспечения требуемых характеристик могут потребоваться дополнительные решения.

Например, футеровка другой формы, которую можно установить только после изготовления новых креплений, является функциональным аналогом, но не прямой заменой.

Для предприятия это различие имеет практическое значение. Если в заявке указано «взаимозаменяемая деталь без доработки», поставщику следует подтвердить именно возможность штатной установки, а не просто сходство назначения.

Какие данные отправить производителю для подбора

Если определить взаимозаменяемость самостоятельно невозможно, производителю или инженерной службе лучше отправлять не одно фото детали, а комплект исходных данных.

Оптимальный запрос содержит:

• модель и обозначение ДСК;

• наименование узла;

• каталожный номер детали;

• фотографию детали целиком;

• фотографии посадочных мест;

• основные размеры;

• чертеж или фрагмент сборочной документации;

• режим работы оборудования;

• описание проблемы с оригинальной деталью;

• требование к замене — например, «без изменения посадочного места и креплений».

Такой запрос значительно сокращает количество уточнений. Инженер получает возможность проверить не только саму деталь, но и ее работу в составе конкретного узла.

Итоговая проверка взаимозаменяемости

Перед заказом детали для ДСК полезно задать пять вопросов:

1. Встанет ли деталь в штатное посадочное место без механической доработки?

2. Совпадают ли все критические присоединительные размеры и посадки?

3. Сохраняются ли кинематические и силовые характеристики узла?

4. Соответствуют ли материал и исполнение условиям работы ДСК?

5. Не потребует ли установка изменения соседних деталей, креплений, смазки или защиты?

Если на все пять вопросов получен положительный ответ и это подтверждено чертежами, расчетами или технической документацией, деталь можно рассматривать как заменяемую без переделки оборудования.

Если хотя бы по одному критическому параметру есть несоответствие, сначала нужно определить, действительно ли оно допустимо. Самостоятельно компенсировать его расточкой, сверлением или изменением конструкции узла без инженерной проверки для ответственного оборудования не стоит.

Для дробильно-сортировочного комплекса правильная взаимозаменяемость — это не ситуация, когда деталь «примерно подходит». Это подтвержденное соответствие посадок, геометрии, нагрузки и условий эксплуатации конкретного узла.
