Что такое зубонарезная обработка и где ее применяют в изготовлении горного оборудования

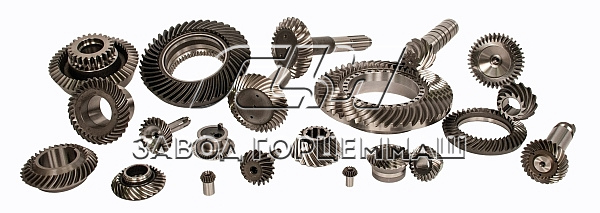

Зубонарезная обработка — это способ получения зубьев на заготовке: колесе, венце, шестерне или рейке. Она отличается от обычной механической обработки тем, что профиль зуба должен точно повторять расчетную кривую, иначе пара колес не зацепится плавно. В горном оборудовании от точности зуба зависят не только КПД привода, но и то, как долго проработают редуктор, приводная шестерня мельницы или барабан конвейера. Ниже разберем, что такое зубонарезная обработка простыми словами, какими способами делают зубья, из чего заготовки, как контролируют результат и где эти детали работают в дробильно-сортировочных комплексах.

Что такое зубонарезная обработка простыми словами

Зубчатая передача работает как цепочка «рычагов»: зуб одного колеса упирается в зуб другого и проворачивает его. Чтобы передача не стучала, не грелась и не разрушалась, зубья должны иметь строго определенную форму, шаг и высоту. Получить такую форму обычной фрезеровкой нельзя: нужен особый инструмент и особый способ движения инструмента и заготовки.

Форма зуба в подавляющем большинстве машин эвольвентная. Такой профиль позволяет колесам катиться друг по другу с постоянным передаточным отношением, даже если межосевое расстояние немного «плавает» от износа или монтажа. Размер зуба задается модулем (в миллиметрах), число зубьев определяет диаметр колеса, а угол профиля исходного контура обычно составляет 20°.

Таким образом, зубонарезание — это не просто «сделать канавки», а воспроизвести расчетный профиль с допуском в сотые доли миллиметра. Теперь разберем, как это делается на практике.

Способы нарезания зубьев

Все способы делятся на две большие группы. Первая — копирование: инструмент имеет форму впадины между зубьями и «вырезает» ее по очереди. Вторая — обкатка: инструмент и заготовка вращаются согласованно, как две шестерни в зацеплении, а нужный профиль получается как огибающая множества положений резца.

Зубофрезерование

Основной способ для цилиндрических колес с наружными зубьями и червячных колес. Червячная фреза похожа на винт с прорезанными канавками. Она вращается и одновременно подается вдоль заготовки, а сама заготовка вращается синхронно. Способ высокопроизводителен и дает хорошую точность, поэтому используется как для мелких, так и для крупных колес.

Зубодолбление

Для внутренних зубьев, блоков шестерен и колес, где рядом с зубчатым венцом есть уступ или борт, мешающий фрезе, применяют зубодолбление. Инструмент — долбяк, то есть зубчатое колесо с режущими кромками. Он движется вверх-вниз и одновременно «прокатывается» по заготовке. Производительность ниже, чем у фрезерования, но возможности шире.

Нарезание конических колес

Конические колеса нарезают на специальных зуборезных станках, где инструмент и заготовка воспроизводят движение двух конических колес в зацеплении. Зубья могут быть прямыми, косыми или круговыми. Круговые зубья дают более плавную и тихую работу, поэтому их выбирают для мощных редукторов.

Нарезание крупных колес и венцов

Для приводов шаровых и стержневых мельниц, а также для крупных механизмов вращения применяют зубчатые венцы диаметром в несколько метров. Их нередко делают из сегментов, которые нарезают отдельно и затем собирают. Такой подход позволяет уложиться в габариты станка и облегчает транспортировку на карьер или фабрику.

Современные способы

В последние годы распространяется силовое строгание (скайвинг), при котором инструмент и заготовка вращаются с наклоненными осями, а зуб формируется непрерывным резанием. Способ быстрее долбления и подходит для внутренних зубьев. Кроме того, многоосные обрабатывающие центры могут нарезать зубья дисковой или пальцевой фрезой без специального станка. Доступность такого оборудования и инструмента в России зависит от поставок и локализации, поэтому на практике по-прежнему чаще всего используют классические зубофрезерные и зубодолбежные станки.

Какие заготовки и стали используют

От материала зависит, как зуб будет работать на износ и на излом. Для зубчатых колес горных машин применяют качественные конструкционные стали: 40Х, 40ХН, 45, 18ХГТ, 20Х2Н4А, 38Х2МЮА и другие. Заготовки получают ковкой, штамповкой или литьем. Для крупных колес, где ковка нецелесообразна, используют стальные отливки, например из стали 35Л, 40Л или 35ХГСЛ.

Выбор зависит от нагрузки и метода упрочнения. Для сильно нагруженных зубьев применяют цементацию (насыщение поверхности углеродом) или азотирование, после чего проводят закалку. Для менее ответственных передач достаточно улучшения: закалки с высоким отпуском.

Материал и режим упрочнения записывают в чертеж и технические условия. Именно они определяют ресурс, а нарезание лишь придает форму.

Порядок операций: от заготовки до готового колеса

Последовательность важна, потому что закалка искажает геометрию, а исправить ее можно только доводкой. Общий порядок выглядит так.

Основные шаги:

1. Получение заготовки ковкой, штамповкой или литьем.

2. Предварительная обработка и снятие напряжений (нормализация или отжиг).

3. Черновая токарная обработка с припуском.

4. Нарезание зубьев с припуском под последующую доводку.

5. Упрочнение: цементация с закалкой, азотирование или объемная закалка с отпуском.

6. Чистовая обработка отверстий, посадочных мест, торцев.

7. Финишная обработка зубьев: шлифование, хонингование или притирка.

8. Контроль геометрии и пятна контакта.

Если зубья не закаливают, шевингование (тонкая зачистка зубьев инструментом-шевером) выполняют до упрочнения, а не после. Для закаленных зубьев шевер уже не подходит, здесь применяют шлифование.

Такая схема позволяет получить зуб нужной формы и твердости и исключить искажения, накопленные на предыдущих этапах.

Как контролируют точность

Точность зубчатых колес регламентирует ГОСТ 1643: он делит колеса на степени от 1 до 12, где меньшая цифра означает более высокую точность. Для тихоходных передач тяжелых машин обычно достаточно 8–9 степени, для быстроходных редукторов и приводов мельниц выбирают 6–7.

На практике проверяют следующие параметры:

• шаг и накопленную погрешность шага;

• профиль зуба и его отклонение от эвольвенты;

• направление зуба;

• биение зубчатого венца;

• толщину зуба и боковой зазор в передаче;

• пятно контакта при прокатке с парным колесом.

Итог проверки фиксируют в протоколе. Для ответственных деталей он входит в комплект поставки, и грамотный заказчик просит его при приемке.

Где зубонарезные детали работают в горном оборудовании

Зубчатые передачи есть почти в каждом механизме горного комплекса. Ниже перечислены основные места, где встречаются нарезанные детали и где к ним предъявляют повышенные требования.

Основные узлы:

• приводы шаровых, стержневых и самоизмельчающихся мельниц: венцовая шестерня, подвенцовая шестерня, сегменты зубчатого венца;

• редукторы приводов дробилок и грохотов: цилиндрические и конические пары, шевронные колеса;

• редукторы ленточных, пластинчатых и скребковых конвейеров;

• питатели и разгрузочные механизмы;

• лебедки, подъемные машины, механизмы вращения экскаваторов;

• трансмиссии карьерных самосвалов и погрузчиков;

• приводы насосов, где зубчатые передачи служат частью редуктора.

Во всех этих узлах поломка одного зуба останавливает механизм, поэтому колесо и шестерню принято заказывать парой и проверять по пятну контакта на месте установки.

Что нужно знать при заказе и замене

Запчасти к зубчатым передачам изготавливают по чертежу или по образцу. Чтобы избежать ошибок, обращайтесь к производителю с полным набором данных.

Подготовьте заранее:

• модель и заводской номер оборудования;

• модуль, число зубьев, угол наклона, диаметр и ширину венца;

• материал и вид упрочнения, если они известны;

• чертеж или эскиз с размерами посадочных мест;

• фотографии изношенных зубьев и посадочных поверхностей;

• условия работы: нагрузка, скорость, наличие смазки, запыленность.

Если оригинального чертежа нет, детали снимают с образца и восстанавливают параметры расчетом. В этом случае особенно важно обратиться к производителю с собственным конструкторским отделом.

Кроме того, стоит заранее решить, менять ли колесо и шестерню парой. Новая шестерня с изношенным колесом изнашивается быстрее и работает шумнее, поэтому комплектная замена обычно выгоднее.

Итоги

Зубонарезная обработка формирует на заготовке зубья с расчетным профилем, шагом и точностью, от которых зависят плавность и ресурс передачи. Основные способы — зубофрезерование, зубодолбление и специальные методы для конических колес, а современные технологии постепенно расширяют возможности, хотя их доступность в РФ ограничена. Для горного оборудования важны не только сами станки, но и материал, упрочнение, порядок операций и контроль точности по ГОСТ 1643. При заказе запчастей передайте производителю полные данные о механизме и условиях работы, а колесо и шестерню меняйте парой.
