Что такое регулирующее кольцо в конусных дробилках КСД и КМД 1200

Регулирующее кольцо — важный элемент конусных дробилок КСД 1200 и КМД 1200, который обеспечивает точную настройку размера выходной фракции материала. Эта деталь напрямую влияет на производительность дробильного оборудования и качество получаемого продукта.

Устройство и принцип работы регулирующего кольца

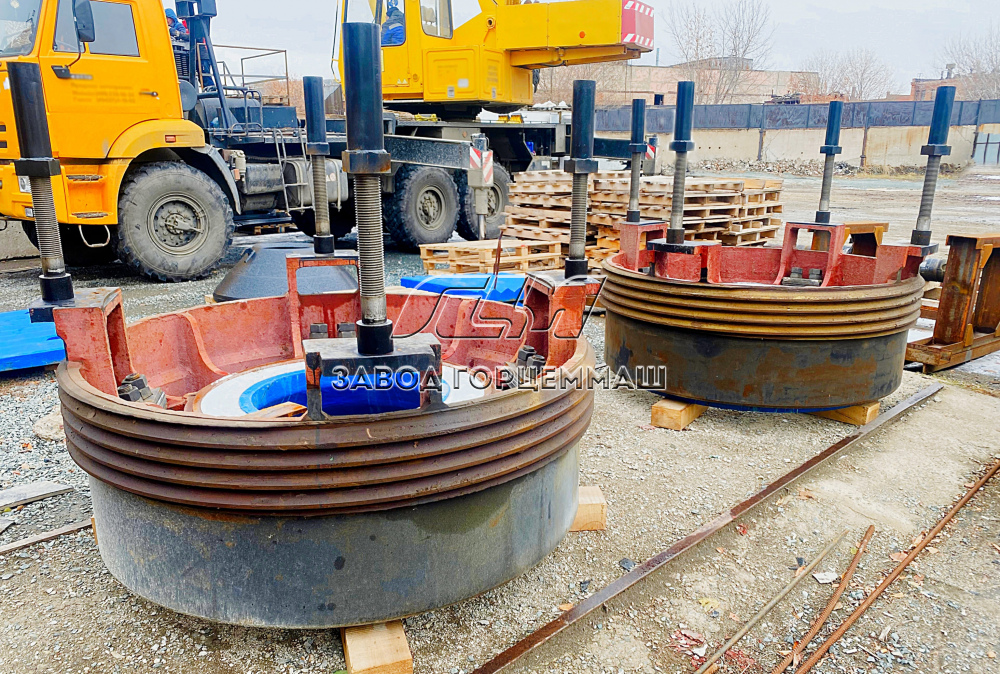

Регулирующее кольцо КСД 1200 и КМД 1200 представляет собой сложную сборочную единицу с обозначением 1-124588, которая включает более десяти компонентов. Основные элементы конструкции:

• корпус кольца регулирующего (1-87745);

• броня неподвижная — рабочая поверхность, контактирующая с дробимым материалом;

• воротник и воронка для направления материала;

• система крепления с прокладками, планками и скобами.

Кольцо соединяется с опорным кольцом через упорную резьбу с шагом 50 мм, что позволяет плавно регулировать ширину разгрузочной щели дробилки. При вращении регулирующего кольца изменяется расстояние между неподвижной броней и подвижной броней дробящего конуса, тем самым контролируя крупность выходного материала.

Функции регулирующего кольца в дробильном процессе

Основная задача регулирующего кольца — точная настройка ширины разгрузочной щели в фазе сближения профилей броней. Для разных модификаций дробилок предусмотрены следующие диапазоны регулирования:

• КСД-1200 Гр: 20-50 мм;

• КСД-1200 Т: 10-25 мм;

• КМД-1200 Гр: 5-15 мм;

• КМД-1200 Т: 3-12 мм.

Защита от недробимых тел

Регулирующее кольцо участвует в системе защиты дробилки от поломок при попадании недробимых предметов. При попадании крупных металлических объектов подвижная броня нажимает на неподвижную броню регулирующего кольца, верхняя часть поднимается вверх, сжимая пружины. После прохода недробимого тела пружины возвращают систему в исходное положение без остановки работы дробилки.

Признаки износа регулирующего кольца КСД 1200

Определить необходимость замены регулирующего кольца можно по следующим признакам:

• чрезмерный износ неподвижной брони регулирующего кольца;

• появление трещин или сколов на рабочих поверхностях брони;

• деформация корпуса кольца или его элементов;

• повреждение упорной резьбы соединения с опорным кольцом.

Технологические показатели

О критическом износе регулирующего кольца КМД 1200 свидетельствуют изменения в работе дробилки:

• неравномерность ширины разгрузочной щели при замерах через 90°;

• отклонения ширины разгрузочной щели для КМД-1200 более 2 мм, для КСД-1200 более 5 мм;

• снижение производительности дробилки при стандартных настройках;

• ухудшение гранулометрического состава продукта дробления.

Периодичность замены и техническое обслуживание

Смена брони на регулирующем кольце производится по мере износа рабочих поверхностей. Периодичность замены зависит от:

• абразивности дробимого материала;

• режима работы дробилки;

• качества исходного сырья;

• соблюдения правил эксплуатации оборудования.

Регулярное техническое обслуживание включает проверку затяжки гаек крепления скоб неподвижной брони, контроль состояния упорной резьбы и нанесение густой смазки перед регулировочными работами. Протяжку скоб крепления неподвижной брони рекомендуется производить через 6-8 часов работы дробилки под нагрузкой.

Своевременная замена изношенного регулирующего кольца КСД 1200 и КМД 1200 обеспечивает стабильную работу дробильного оборудования, поддержание заданных характеристик продукта и предотвращение более серьезных поломок дробилки.
