Что такое приводной вал к конусной дробилке КСД 1200

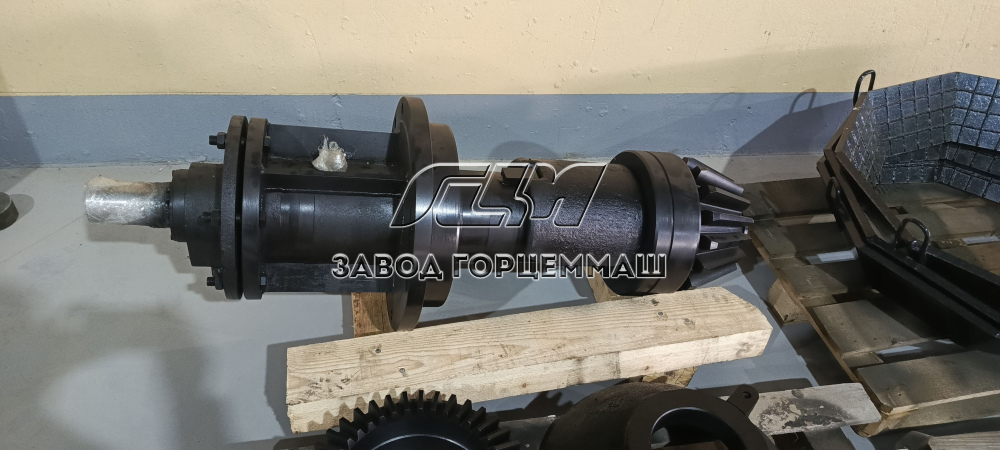

Приводной вал к конусной дробилке КСД 1200 является основным элементом приводного механизма, который передает крутящий момент от электродвигателя к дробильной камере. Этот узел имеет каталожный номер 1-112900 СБ и изготавливается из высокопрочной стали 40Х, что обеспечивает надежную работу в условиях интенсивного дробления горной породы.

Назначение и конструкция приводного вала

Приводной вал дробилки КСД 1200 через зубчатое зацепление конической шестерни с коническим колесом приводит в действие вал-эксцентрик, который создает эксцентричное движение подвижного конуса. Конструктивно узел состоит из нескольких основных компонентов: вала горизонтального, корпуса вала в сборе, конической шестерни и системы подшипников.

Основные технические характеристики приводного вала включают общую длину 1485 мм, диаметр 115 мм и массу 98,6 кг. Коническая шестерня изготавливается из специальной стали 34ХН1М для обеспечения высокой износостойкости зубчатого зацепления.

Признаки неисправности приводного механизма

Своевременное выявление износа приводного вала позволяет избежать серьезных поломок дробильного оборудования. Основными признаками, указывающими на необходимость замены приводного вала конусной дробилки КСД 1200, являются:

• громкий стук в приводном валу, свидетельствующий о неправильном зацеплении конических шестерен или чрезмерном зазоре;

• неравномерное вращение приводного механизма с ненормальными звуками при работе;

• повышенная вибрация корпуса дробилки, превышающая допустимый уровень 7 мм/с;

• перегрев узлов трансмиссии и повышение температуры масла в системе смазки;

• появление металлических частиц в смазочном масле, указывающих на износ подшипников и зубчатых элементов.

Диагностика состояния приводного вала

Правильная диагностика технического состояния приводного механизма включает регулярный контроль рабочих параметров дробилки КСД 1200. При превышении уровня вибрации необходимо немедленно остановить оборудование для выяснения причин и предотвращения серьезных повреждений.

Контроль температуры масла является важным диагностическим показателем — превышение температуры свыше 60°С указывает на возможные проблемы в приводном механизме. Система автоматической смазки дробилки КСД 1200 оборудована приборами, контролирующими давление и температуру масла, что позволяет своевременно выявлять неисправности.

Периодичность замены и техническое обслуживание

Срок службы приводного вала зависит от интенсивности эксплуатации оборудования и условий работы. Регламентированное техническое обслуживание включает ежесменный контроль температуры, вибрации и состояния смазки, а также периодическую замену масла каждые 250 часов работы.

При появлении первых признаков износа рекомендуется провести детальную диагностику приводного механизма. Своевременная замена приводного вала 1-112900 СБ позволяет избежать повреждения других узлов дробилки и обеспечить бесперебойную работу дробильно-сортировочного комплекса.

Компания ООО «ГорЦемМаш» специализируется на производстве и ремонте приводных валов для конусных дробилок КСД 1200, обеспечивая поставку качественных запчастей с гарантией надежности. Правильная эксплуатация и своевременное обслуживание приводного механизма — залог эффективной работы дробильного оборудования в горнодобывающей промышленности.
