Что такое опорное кольцо конусной дробилки КСД 1200

Опорное кольцо конусной дробилки КСД 1200 — это критически важный узел, от исправности которого зависит стабильная работа всего оборудования. В горнодобывающей промышленности, где дробильно-сортировочное оборудование эксплуатируется в экстремальных условиях, своевременная диагностика состояния опорного кольца помогает избежать внеплановых простоев и дорогостоящих аварийных ремонтов.

Назначение и устройство опорного кольца дробилки КСД 1200

Опорное кольцо в конструкции дробилки КСД 1200 выполняет функцию подшипника скольжения при перемещении подвижного конуса. Этот элемент устанавливается на фланец станины и прижимается к нему системой амортизационных пружин, равномерно расположенных по окружности. Количество пружин в зависимости от модификации дробилки составляет от 20 до 30 единиц, а сила прижатия достигает 4-6 МН.

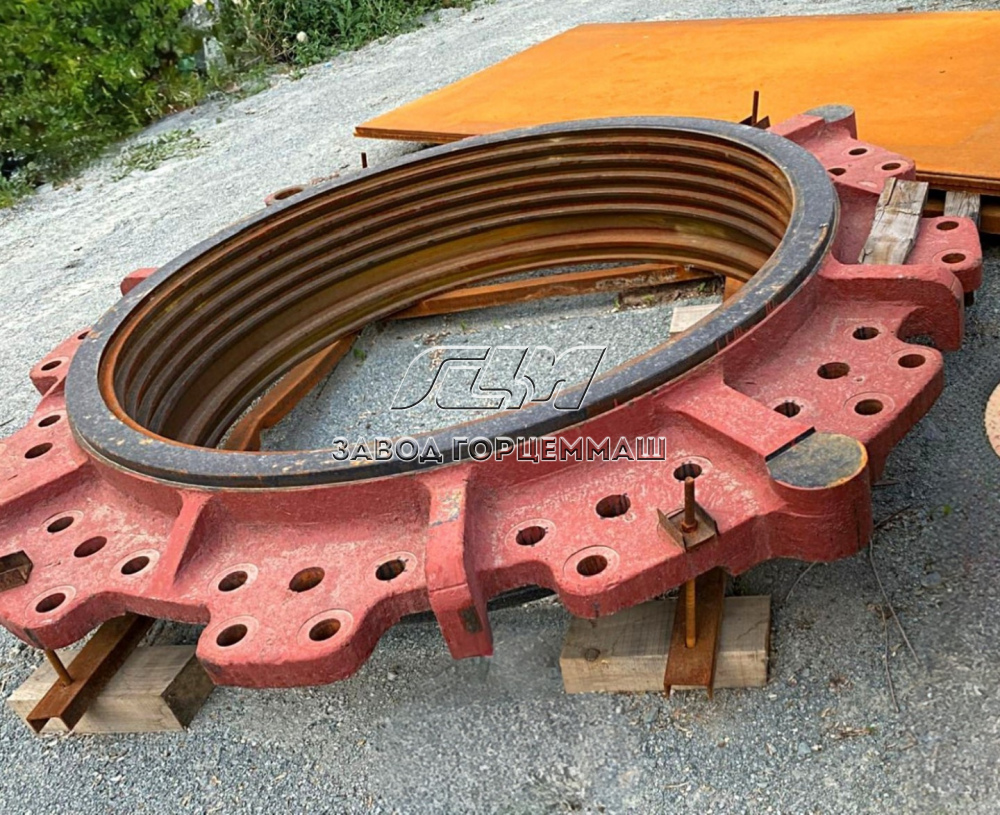

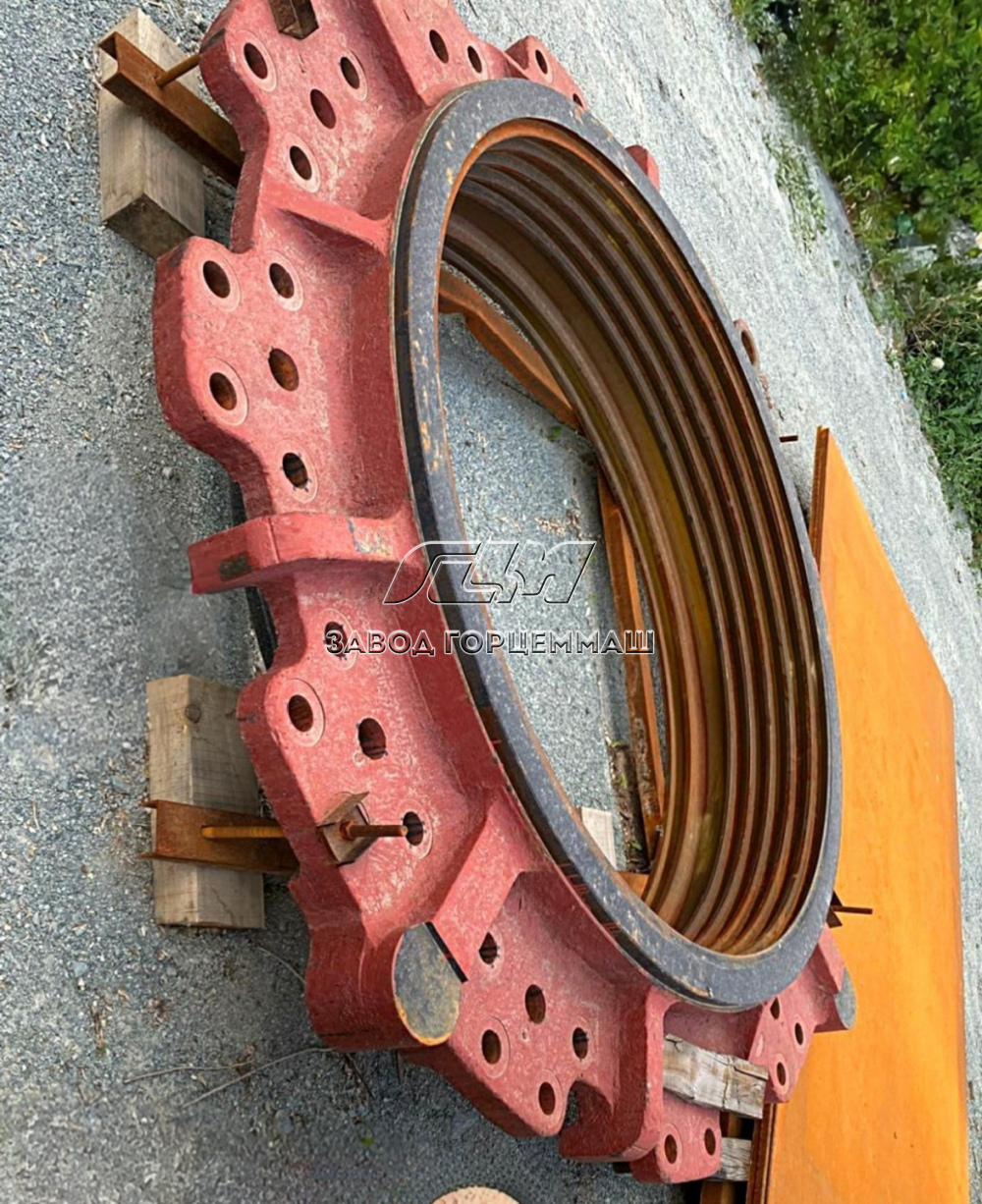

На внутренней цилиндрической поверхности опорного кольца КСД 1200 нарезана резьба, в которую ввинчивается корпус неподвижного конуса. Такое резьбовое соединение между регулирующим и опорным кольцами позволяет точно регулировать ширину разгрузочной щели дробилки на необходимую величину.

Признаки необходимости замены опорного кольца

Определить момент, когда опорное кольцо конусной дробилки КСД 1200 требует замены, помогают следующие диагностические признаки:

• неравномерный износ посадочных поверхностей, приводящий к работе дробилки с неполной нагрузкой;

• появление выработки поверхности, раковин и трещин на цилиндрических и конических поверхностях;

• повышенное биение в посадочном месте, свидетельствующее о нарушении геометрии;

• невозможность точной регулировки размеров разгрузочной щели;

• появление стука в конической зубчатой передаче;

• повышение температуры масла свыше 60°С.

Причины износа и повреждений опорного устройства

Основными причинами преждевременного выхода из строя опорного кольца дробилки КСД 1200 являются отклонения по вертикали при установке опорного блока и превышение допустимого уровня вибраций. Вибрации возникают при разрушении брони, попадании неразмолотых материалов, повреждении посадочных мест или хвостовика дробящего конуса.

Эксплуатация дробильного оборудования с нарушением технических требований также приводит к ускоренному износу опорного кольца. Неправильная установка, недостаточное техническое обслуживание и использование некачественных смазочных материалов негативно влияют на ресурс данного узла.

Технология восстановления и ремонта опорного кольца

Современные технологии позволяют восстанавливать изношенные опорные кольца КСД 1200 до требуемых геометрических размеров. Процесс восстановления включает демонтаж опорного кольца с использованием подъемного оборудования, тщательную очистку от загрязнений и масла, а также диагностику состояния.

При незначительном износе применяется шлифовка поверхностей для устранения дефектов. В случае сильного износа используется метод наплавки с последующей механической обработкой и нанесением износостойкого покрытия. Специалисты гарантируют эксплуатацию восстановленного оборудования не менее 5 лет без ремонтов.

Компания «ГорЦемМаш» предлагает полный комплекс услуг по диагностике, ремонту и замене опорных колец конусных дробилок КСД 1200. Наши специалисты используют современное оборудование и проверенные технологии восстановления, что обеспечивает надежность работы дробильного оборудования и увеличение его производительности.
