Что такое конус дробящий для конусных дробилок

Конус дробящий — ключевой рабочий элемент конусных дробилок среднего и мелкого дробления КСД 600/900 и КМД 600/900, который непосредственно участвует в процессе измельчения горных пород. Этот компонент определяет производительность всей дробильно-сортировочной установки и требует регулярного контроля состояния для предотвращения аварийных простоев.

Устройство и принцип работы дробящего конуса

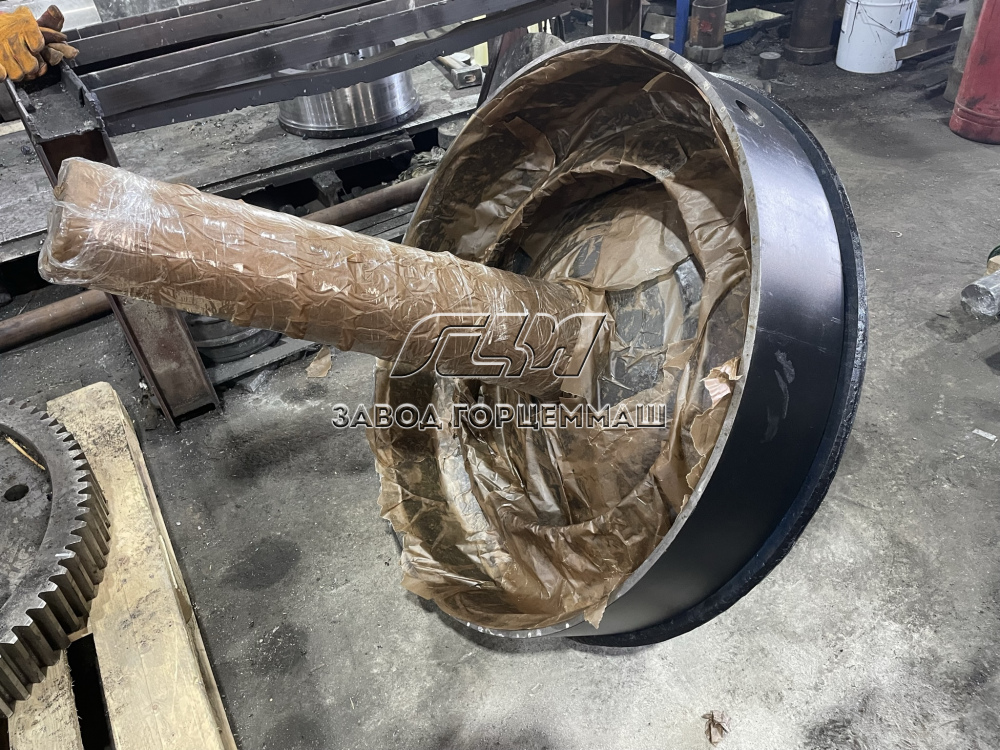

Дробящий конус представляет собой подвижную коническую деталь, которая устанавливается внутри неподвижной дробильной чаши и совершает планетарные движения. В конструкции дробилки различают два типа конусов — подвижный дробящий конус и неподвижный конус (дробильная чаша).

Подвижный конус приводится в движение через эксцентриковый вал, который вращается от электродвигателя через коническую передачу. При работе конус совершает качательные движения, периодически приближаясь к стенкам неподвижной чаши, что создает переменный зазор для дробления материала.

Рабочий процесс происходит следующим образом: куски породы попадают в рабочую камеру между подвижным и неподвижным конусами, где подвергаются сжатию и сдвиговым деформациям. Размер выходного продукта регулируется величиной разгрузочной щели между конусами.

Технические характеристики конусов для КСД и КМД 600/900

Конусные дробилки КСД 600/900 и КМД 600/900 характеризуются диаметром основания подвижного конуса — 600 или 900 мм соответственно. Дробилки КСД предназначены для среднего дробления и принимают куски размером 60-300 мм, обеспечивая размер выходной щели 12-60 мм. КМД используются для мелкого дробления с аналогичными параметрами входного материала.

Дробящий конус изготавливается из высокопрочной стали и покрывается износостойкой броней для защиты от абразивного воздействия дробимого материала. Конструктивно конус включает в себя корпус, броневые плиты и систему крепления к валу.

Производительность дробилок КСД-600 составляет 19-40 тонн в час при мощности электродвигателя 30 кВт, что делает их эффективными для непрерывного режима работы. Дробилки серии 900 обладают пропорционально большей производительностью.

Признаки износа и необходимости замены дробящего конуса

Нормальная работа дробящего конуса характеризуется плавными качательными движениями без вращения вокруг собственной оси. Если конус начинает вращаться со скоростью более 15 оборотов в минуту, это сигнализирует о проблемах в подшипниковых узлах или системе смазки.

Внезапное ускорение движения конуса может указывать на повреждение сферического подпятника, недостаточный зазор конической втулки или опускание подвижного конуса. При появлении таких симптомов дробилку необходимо немедленно остановить для диагностики.

Визуальные признаки износа

Основными признаками критического износа дробящего конуса являются:

• значительное увеличение размера выходного продукта при неизменных настройках разгрузочной щели;

• появление металлического стука или нехарактерных звуков при работе;

• видимые повреждения броневых плит на поверхности конуса;

• неравномерный износ рабочих поверхностей;

• трещины или сколы на корпусе конуса.

Параметры работы оборудования

Снижение производительности дробилки при сохранении прежних режимов работы часто свидетельствует об износе дробящих поверхностей. Увеличение энергопотребления без изменения объемов подаваемого материала также указывает на необходимость замены изношенных элементов.

Контроль температуры смазочного масла помогает выявить проблемы в подшипниковых узлах дробящего конуса на ранней стадии. Превышение рабочих температур свидетельствует о повышенном трении в механизме.

Обслуживание и замена дробящего конуса

Плановое техническое обслуживание дробящего конуса включает регулярную проверку состояния броневых плит, контроль зазоров в подшипниковых узлах и своевременную замену смазочного масла. Качество смазки критически важно для долговечности конуса, поскольку система подачи масла обеспечивает как смазку, так и охлаждение подшипников.

При замене дробящего конуса необходимо использовать только оригинальные запчасти, соответствующие техническим характеристикам конкретной модели дробилки. Неправильно подобранные детали могут привести к разбалансировке оборудования и преждевременному выходу из строя.

Процедура замены конуса требует специального подъемного оборудования и квалифицированного персонала. Перед установкой нового конуса необходимо провести дефектовку сопряженных деталей — эксцентрикового вала, подшипников и втулок.

Своевременная замена изношенного дробящего конуса предотвращает каскадные поломки других узлов дробилки и обеспечивает стабильную работу всей дробильно-сортировочной линии. Экономия на качестве запчастей оборачивается значительными потерями от внеплановых простоев оборудования.
