Что такое эксцентриковый вал для установки на конусные дробилки КСД 900 и КМД 900

Эксцентриковый вал для КСД 900 и КМД 900 — это элемент конусной дробилки, который преобразует вращательное движение привода в качательные движения подвижного конуса. Этот компонент непосредственно влияет на эффективность дробления и стабильность работы всего оборудования.

Устройство и назначение эксцентрикового вала

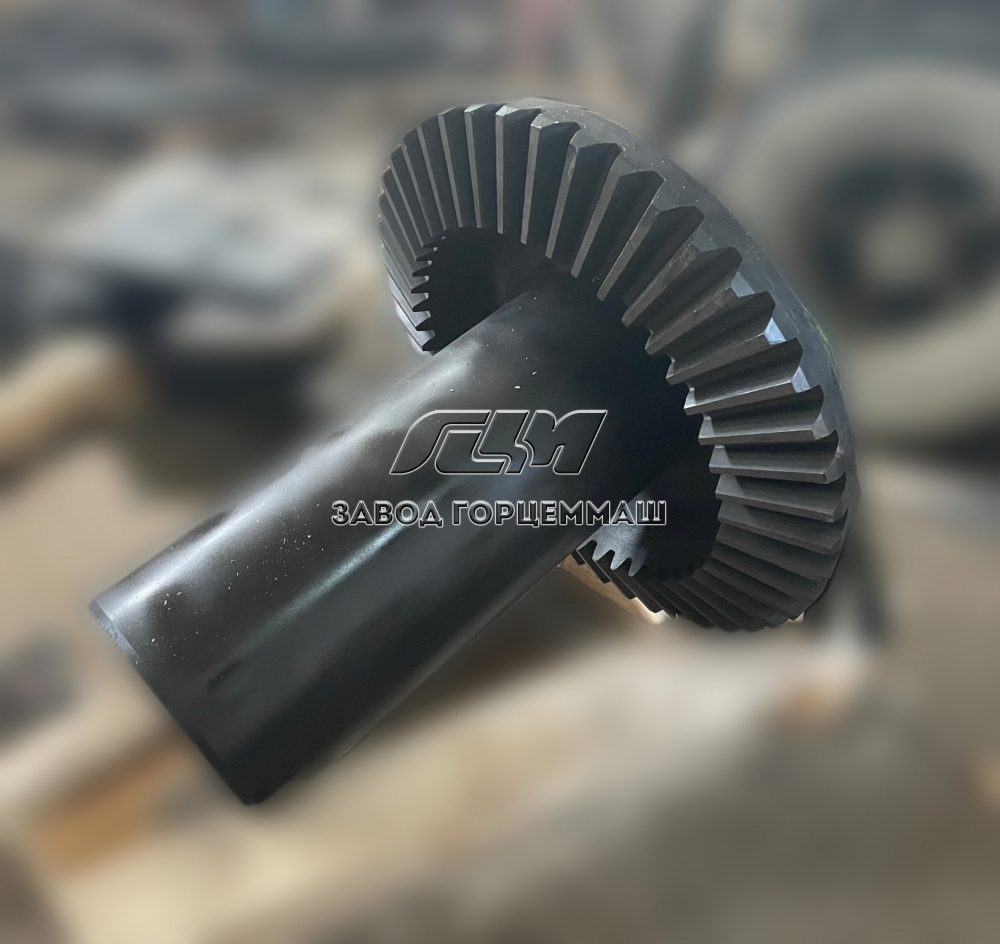

Вал эксцентриковый 4844205001 изготавливается из стали 35ГЛ и имеет вес 252,1 кг при габаритных размерах 320×320×730 мм. Деталь входит в состав вала-эксцентрика в сборе 4844205000СБ, который устанавливается в конусной дробилке КСД-900.

Основная функция эксцентрикового вала — преобразование колебательных движений конуса дробящего. При работе ось вала подвижного конуса описывает коническую поверхность, создавая необходимое дробящее усилие. В зоне загрузочного отверстия радиус конуса вращения составляет примерно 5 мм, а в зоне выходной щели — около 30 мм.

Технические характеристики вала для КСД 900 и КМД 900

Эксцентриковый вал для конусных дробилок КСД 900 и КМД 900 имеет следующие характеристики:

• материал изготовления: сталь 35ГЛ;

• вес детали: от 215 кг до 252,1 кг в зависимости от модификации;

• длина: 639-730 мм;

• артикул основной детали: 4844205001 или 484420500000.

Вал эксцентриковый работает совместно с конусом дробящим в сборе и приводным валом. Крутящий момент передается от приводного вала дробилки на эксцентрик через коническое зубчатое зацепление.

Основные признаки износа эксцентрикового вала

Нарушение системы смазки — первый сигнал о необходимости диагностики эксцентрикового вала. Неправильные характеристики смазочного материала или потеря давления масла приводят к немедленному нагреву и могут вызвать расплавление бронзовых деталей.

Превышение температуры масла свыше 85°C указывает на проблемы в работе подшипников и втулок эксцентрикового узла. При анализе масла содержание железа более 100 ppm свидетельствует о износе втулки, а кремния более 25 ppm — о нарушении герметичности.

Механические повреждения

Визуальными признаками износа эксцентрикового вала являются :

• трещины или переломы на поверхности детали;

• неравномерный износ верхней или нижней части;

• деформация вала или эксцентриковых втулок;

• медные хлопья в масле или люфт более 0,5 мм.

Отклонения в работе оборудования

О необходимости замены эксцентрикового вала свидетельствуют следующие показатели работы дробилки:

• увеличение потребляемой мощности более чем на 10%;

• падение пропускной способности более чем на 20%;

• повышение вибрации свыше 8 мм/с среднеквадратичное значение;

• негабаритный выход продукции более 10%.

Причины преждевременного выхода из строя

Основными причинами износа эксцентрикового вала для КСД 900 и КМД 900 являются:

• нерациональная конструкция конической втулки и уплотнительной втулки;

• несоответствие свойств обрабатываемого материала техническим требованиям;

• неправильная установка или техническое обслуживание;

• перегрузка оборудования при обработке слишком твердых материалов.

Отсутствие смазки в зазоре подшипника скольжения «вал дробящего конуса — конусная втулка эксцентрика» приводит к заклиниванию и серьезным повреждениям. Перекос сферического подпятника или вала-эксцентрика также вызывает ускоренный износ компонентов.

Сроки службы и рекомендации по замене

Эксцентриковые втулки конусной дробилки имеют срок службы от 1000 до 2000 часов при нормальных условиях эксплуатации. Однако этот показатель существенно зависит от типа обрабатываемого материала и условий работы.

Для продления срока службы эксцентрикового вала рекомендуется:

• регулярно контролировать состояние системы смазки;

• проводить анализ масла каждые 500 часов работы;

• следить за температурой подшипников и не допускать превышения 85°C;

• выполнять визуальный осмотр при каждом плановом обслуживании;

• соблюдать рекомендации по типу и твердости обрабатываемых материалов.

При обнаружении любых признаков износа эксцентрикового вала необходимо немедленно остановить дробилку и провести детальную диагностику. Своевременная замена изношенных деталей предотвращает катастрофические отказы и снижает общие эксплуатационные расходы.

ООО «ГорЦемМаш» производит и поставляет эксцентриковые валы для конусных дробилок КСД 900 и КМД 900, обеспечивая высокое качество деталей и их соответствие техническим требованиям. Использование оригинальных запчастей гарантирует надежную и долговечную работу дробильного оборудования.
