Что такое эксцентриковый вал для установки на конусные дробилки

Эксцентриковый вал для КСД 1200 и КМД 1200 — деталь дробильно-сортировочного оборудования, которая преобразует вращательное движение приводного вала в возвратно-поступательное движение подвижного конуса. Деталь работает в условиях высоких нагрузок и отвечает за создание дробящего усилия в камере дробления.

Конструкция и принцип работы

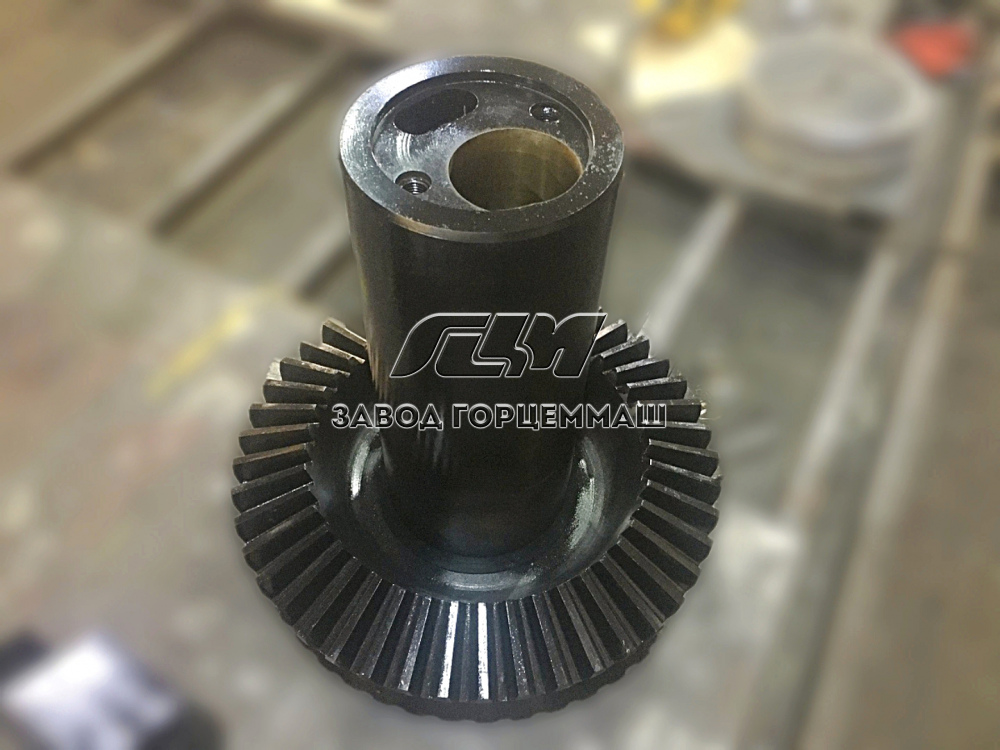

Эксцентриковый вал представляет собой сложную сборочную единицу с артикулом 2-105517 СБ, состоящую из нескольких компонентов. Основа детали — эксцентрик по чертежу 2-105985, изготовленный из высокопрочного чугуна ВЧ-50 весом 420 кг. На эксцентрик насаживается коническое колесо 1-112913, которое входит в зубчатое зацепление с приводной шестерней.

Внутри вала устанавливаются бронзовые втулки — верхняя коническая (2-125914) и нижняя коническая (3-246446), изготовленные из оловянистой бронзы. Эти втулки обеспечивают подшипник скольжения между валом дробящего конуса и эксцентриком.

Принцип работы основан на эксцентричном расположении оси вала относительно оси станины дробилки. При вращении эксцентрика подвижный конус совершает качательные движения, периодически приближаясь к неподвижному конусу и создавая дробящее усилие.

Технические характеристики

Эксцентриковый вал КСД 1200 имеет габариты 945×405×405 мм и располагается в вертикальном цилиндрическом элементе станины дробилки. На валу предусмотрено два посадочных места: одно под зубчатое колесо, другое под конические втулки. Материал основной детали — высокопрочный чугун ВЧ-50, реже используется сталь 35.

Коническое колесо проходит термическую обработку до определенной твердости и фиксируется на эксцентрике шпонкой 4-248311. Вся сборка опирается на набор дисков и прокладок, уложенных на крышке станины.

Признаки износа и необходимости замены

Появление медных хлопьев в масле указывает на интенсивный износ бронзовых втулок эксцентрика. Критическим показателем является люфт более 0,5 мм между валом и втулками. Повышение температуры масла свыше нормативных значений сигнализирует о нарушении смазочной пленки и начале задира поверхностей.

Потеря давления или потока масла в системе смазки приводит к прерыванию критической смазки сопряжения «вал-втулка». Без непрерывного потока масла происходит быстрое тепловое расширение и сухое трение, что может привести к заклиниванию в течение нескольких минут.

Механические признаки неисправности

Ненормальная работа проявляется в увеличении вращения дробящего конуса свыше 15 оборотов в минуту. В случае увлечения конуса во вращение с повышенным числом оборотов дробилку необходимо немедленно остановить.

Вибрация оборудования с среднеквадратичным значением более 8 мм/с указывает на повреждение подшипников или износ эксцентриковых втулок. Неравномерный износ втулки на тяжелой стороне эксцентрика является нормальным явлением, но чрезмерно изношенная или треснувшая втулка требует немедленной замены.

Причины выхода из строя эксцентрикового вала

Основными причинами разрушения являются нарушение системы смазки и механические перегрузки, превышающие расчетные пределы материала. Использование смазочных материалов с недостаточными противозадирными свойствами или неправильной вязкостью не позволяет сохранить защитную пленку между валом и втулкой.

Перекос вала-эксцентрика возникает при неправильной сборке дисков подпятника эксцентрика и нарушении состояния регулировочных прокладок. Отклонения в величине зазора подшипника «вал — конусная втулка эксцентрика» также приводят к ненормальной работе узла.

Эксцентриковый вал КСД 1200 и КМД 1200 — критически важный узел, требующий постоянного контроля технического состояния и своевременной замены при появлении признаков износа. Правильная диагностика и профилактическое обслуживание позволяют избежать аварийных ситуаций и продлить срок службы дробильного оборудования.
