Что такое эксцентрик для конусных дробилок

Эксцентрик 1277.03.300СБ для конусных дробилок КСД 1750 и КМД 1750 — это ключевой механический узел, который отвечает за качательное движение подвижного конуса в дробильной камере. Понимание его устройства и своевременное выявление признаков износа помогут избежать аварийных простоев и дорогостоящих ремонтов.

Что представляет собой эксцентрик 1277.03.300СБ

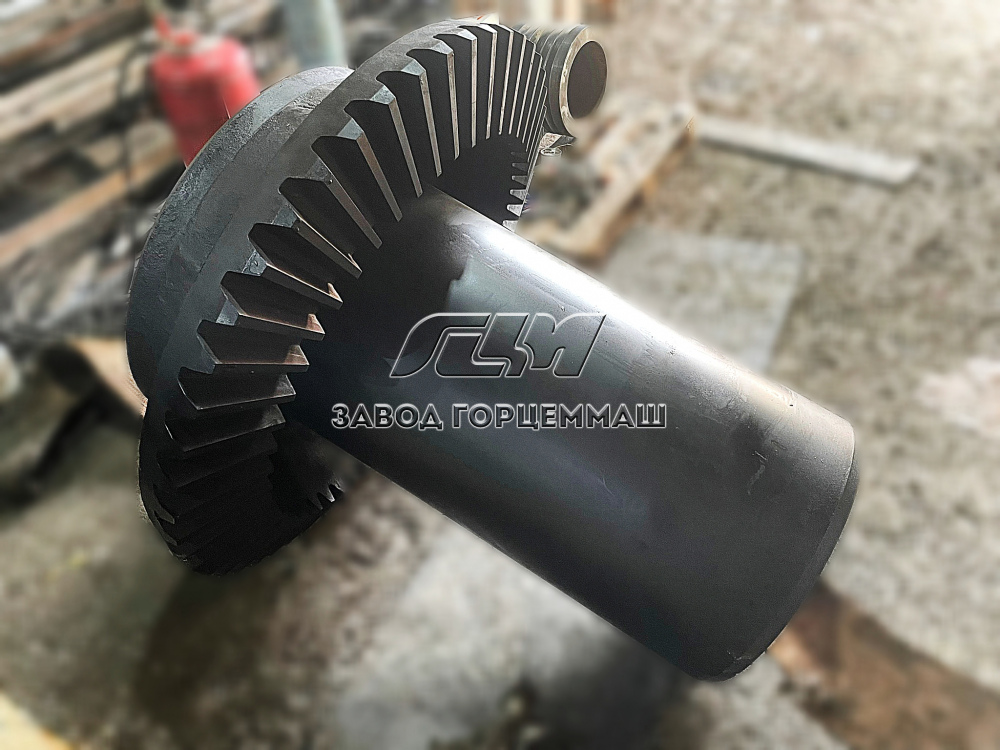

Эксцентрик 1277.03.300СБ — это сборочный узел весом 2510-2620 кг, который устанавливается в станину конусной дробилки КСД-1750 или КМД-1750. В его комплектность входят три основные детали:

• вал-эксцентрик 1277.03.303 — основной рабочий элемент;

• втулка коническая 1277.03.301 СБ — может быть выполнена из биметалла (сталь 35Л + баббит) или бронзы;

• колесо зубчатое 1277.03.304 — обеспечивает передачу вращения.

Эксцентрик создает переменный зазор между неподвижной и подвижной коническими поверхностями, благодаря чему происходит эффективное дробление материала. Точность изготовления и правильная настройка эксцентрикового узла напрямую влияют на производительность дробилки и качество готовой продукции.

Принцип работы эксцентрикового механизма

При работе дробилки эксцентрик передает качательное движение подвижному конусу через специальный подпятниковый узел. Главный вал проходит через нецентральное отверстие в эксцентрике, что создает эксцентриситет — смещение оси вращения. Это смещение вызывает периодическое сближение и удаление подвижного конуса от неподвижного, обеспечивая дробление материала.

Для правильной работы системы критично зубчатое зацепление между эксцентриком и приводным валом — радиальный зазор должен составлять 4,8-6 мм для дробилок КСД/КМД-1750. Нарушение этого параметра приводит к интенсивному износу компонентов и снижению эффективности работы.

Основные признаки износа эксцентрика

Своевременное выявление неисправностей эксцентрикового узла критично для предотвращения аварийных ситуаций. Опытные специалисты рекомендуют обращать внимание на следующие симптомы:

• Появление медных хлопьев в масле — первый тревожный сигнал износа конической втулки. Бронзовые частицы в смазочной системе указывают на разрушение антифрикционного покрытия втулки. При обнаружении таких включений необходима немедленная диагностика состояния эксцентрикового узла.

• Увеличение радиального люфта свыше 0,5 мм между валом и втулкой сигнализирует о критическом износе. Этот параметр измеряется специальными приборами при остановленной дробилке. Превышение допустимого зазора ведет к нестабильной работе механизма и возможной поломке.

• Повышенный шум и вибрация во время работы указывают на нарушение центровки или износ подшипниковых узлов. Даже небольшие отклонения в акустических характеристиках требуют внимательного анализа. Игнорирование этих признаков может привести к разрушению смежных компонентов дробилки.

• Перегрев смазочного масла выше рабочих температур свидетельствует об интенсивном трении в эксцентриковом узле. Повышение температуры снижает вязкость масла и разрушает защитную пленку между трущимися поверхностями. Критическая температура масла может привести к заклиниванию механизма за считанные минуты.

Когда необходима замена эксцентрика

Решение о замене эксцентрика принимается на основании комплексной диагностики его технического состояния. Плановая замена рекомендуется при достижении следующих критериев:

• Эксцентриковые втулки из баббита требуют замены через 8000-12000 часов работы, бронзовые втулки служат 15000-20000 часов. Композитные полимерные материалы увеличивают ресурс до 25000-30000 часов при сохранении высокой точности работы. Превышение этих сроков без контроля состояния узла недопустимо.

• Падение производительности дробилки на 15-20% от номинальных показателей часто связано с износом эксцентрика. Изношенные компоненты теряют геометрическую точность, что приводит к неравномерному дроблению материала. Увеличение времени переработки одного и того же объема сырья также указывает на необходимость замены.

• Утечка смазочного материала из уплотнений эксцентрикового узла требует оценки состояния посадочных поверхностей. Деформация корпусных деталей или критический износ может потребовать замены всего узла в сборе. Подтеки масла нельзя игнорировать, поскольку потеря смазки ведет к быстрому разрушению механизма.

Регулярный мониторинг состояния эксцентрика 1277.03.300СБ и соблюдение рекомендаций по техническому обслуживанию — залог надежной работы дробильного комплекса. Своевременная замена изношенного узла экономически выгоднее аварийного ремонта и позволяет поддерживать стабильную производительность оборудования.
